电梯制动器的功能应满足以下要求：当电梯静止时，电梯制动器应能保证电梯保持在原位。对于交流双速电梯，电梯制动器的调整直接影响电梯的平层精度。

当电梯减速进入爬行阶段，到达平层点时，电梯尚有一定的速度，当电动机失电时，电梯制动器也失电，制动蹄与制动轮有一定的转动摩擦力，会使电梯逐渐被迫停止在​​平层位置BOB半岛·体育在线登录，所以制动蹄与制动轮的制动力大小直接影响电梯的平层。

而直流、交流调速电梯则不存在这种情况，电梯速度改变后，能按理想的速度曲线减速，当速度减到零时，已到达平层位置，此时电梯制动器只保持电梯静止，制动蹄与制动轮无摩擦转动。

制动器主要部件的组成及作用：

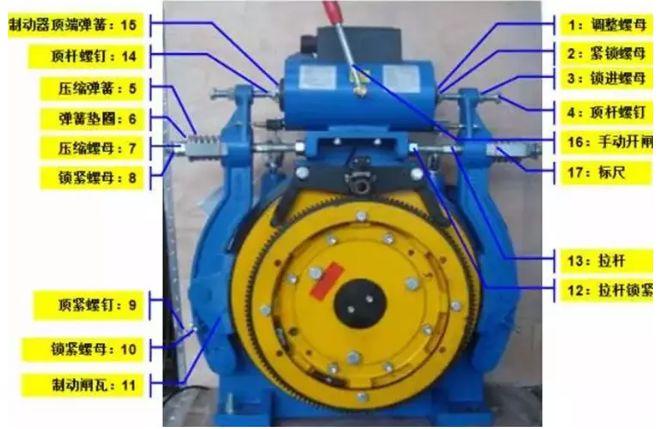

图 1

电梯制动器部件参考图1中的注解。1-调节螺母。调节其位置可以控制制动器体内的衔铁始终处于适当的位置，保持合理的工作行程，避免制动器闭合时冲击衔铁，撞到手动开启凸轮，发出噪音；4-控制开启力的行程。在最大开启间隙的情况下，控制制动臂的行程和制动蹄与制动轮之间的工作间隙；5-压缩弹簧。调节其压缩量可以控制制动力的大小。压​​缩过多，制动器体将难以开启。7-压紧螺母，调节其位置来控制制动力的大小。9-顶杆螺钉，控制制动蹄与制动轮的贴合度。（相对条件下，制动蹄与制动轮贴合得越好，产生的制动力越大，工作噪音越小）；13-拉杆，决定制动力的形成，并控制最大开启间隙； 2、3、8、10—锁紧螺母，防止调整完毕后，系统启动后，调整螺钉松动半岛·体育中国官方网，引起系统发生变化；17—刻度，仅为系统恢复原有制动力的参考标记。

刹车调整前的准备：

1.将电梯切换到维修模式2.将轿厢向上开启，使对重落在支撑上3.检查制动器回路的变压器电压，确保交流电压符合原理图的要求4.检查并确认安全回路有效5.切断主电源，执行闭锁程序6.按下控制柜的紧急停止开关和/或其他紧急停止开关7.拆除机器保护罩8.清洁主机9.检查并确保制动臂和所有其他运动部件不应有锈蚀，所有运动部件必须能够自由移动和旋转，必要时拆卸制动器并彻底清洁和润滑。拆卸后，将制动器重新组装到原状。

注意：必须严格遵守锁定程序。在开始制动器调整工作之前，请确保没有电气和机械能量。确保制动毂和制动蹄片上没有沾上油脂和润滑剂。

制动器开启行程调整：参考图1

1.松开螺母3和螺钉4。

2、推杆4必须与刹车芯螺钉14完全分离。

3. 顺时针旋转螺钉 4，直到刚好接触到顶杆螺钉 14，然后继续顺时针旋转 1 圈（螺距 2mm），推动刹车顶杆，使衔铁向内移动 2mm。以同样方式调整另一侧。

4、通电制动器，制动器推杆由内向外最大行程为4mm。（若行程小，则顺时针旋转推杆螺钉4，行程增大；反之，则逆时针旋转，行程减小。）最后拧紧螺母3。观察闸门开启时衔铁是否碰到端盖，衔铁不碰到端盖最好，间隙尽量小。

5. 如果有敲击声，可以逆时针旋转螺母1来增加芯行程。相反，顺时针旋转螺母1可以缩短芯行程。

注意：观察制动开关是否能完全闭合、打开，否则调整相应推杆螺丝。

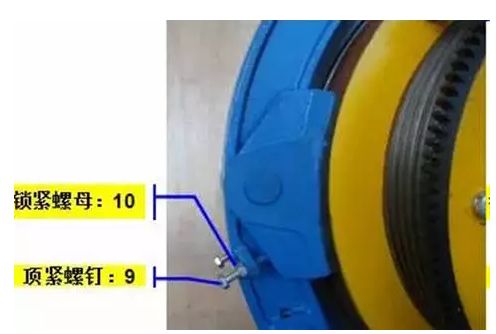

制动蹄与制动轮配合的调整：参见图2

图 2

1、在制动臂的两侧，各有2个螺钉9，用于调整制动蹄与制动轮的配合度。

2、先将四颗螺钉9松开，这样可以使制动蹄片在其轴向自由转动，并且在制动弹簧的作用下，使制动蹄片紧贴在制动轮表面。

3、使螺钉9刚好压在制动蹄下端的两个平面上，但压紧力不宜过大，以接触为准。

4.将螺丝拧紧9次，并旋转30度。

5.用锁紧螺母10拧紧锁紧螺钉9。

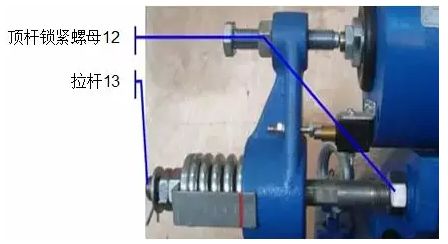

闸门开口间隙的调整：参考图3

图 3

1.松开拉杆锁紧螺母12

2、通电制动器，观察制动蹄11与制动轮表面的间隙，用塞尺检查半岛·体育网站平台登陆，保证圆弧面间隙为0.15~0.20mm。

3、若刹车间隙过大，可用扳手将拉杆13顶端拉起，顺时针旋转，刹车间隙会减小，反之，刹车间隙会增大。

4.拧紧拉杆锁紧螺母12。

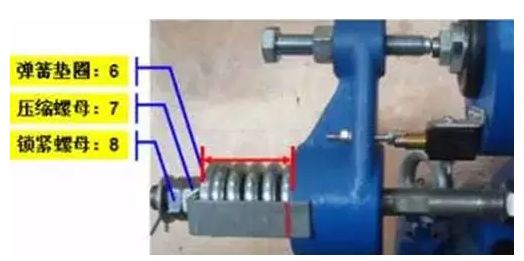

制动力与开关同步调整：参考图4

图 4

1、松开锁紧螺母8和压紧螺母7，使制动弹簧自由活动；2、拉动压紧螺母7，使弹簧垫圈6紧贴制动弹簧截面并稍微受力；3、调节压紧螺母，使制动弹簧压缩至红线位置，另一侧同样方法调节，制动弹簧压缩量越大，制动力矩越大，根据电梯基本参数设计，制动力矩符合国家设计规范要求，可适当调整，并不是制动力矩越大越好；4、然后拧紧锁紧螺母8。
