前言

机乐堂推出了一款车载蓝牙发射器，它是带线款且有多个端口，它支持三种音乐播放模式，这三种模式分别是蓝牙模式、TF卡模式、AUX线模式，它对于蓝牙方案做了升级，升级后能稳定传输，传输时音频不会失真，它采用了加大的麦克风，使用这个麦克风通话会更清晰，它通过1.5m的TPU弹簧线与车充连接，如此可让车内保持整洁不会凌乱。

车充带有两个QC3.0接口，还附带有一个PD三十瓦快速充电接口，它能够支持三台设备同时进行充电，并且兼容PD3.0，QC3.0、PPS，三星AFC与华为FCP超级快充协议这些主流快充协议，可满足市面上绝大多数设备的快充需求。

充电头网拿到了机乐堂这款带线款多端口车载蓝牙发射器，接下来要对它展开拆解，瞧瞧车充跟 Bluetooth 模块在内是怎样设计的。

机乐堂车载蓝牙发射器外观

机乐堂的该款带线款多端口车载蓝牙发射器，是由两个部分构成的，其中一个部件是传统的车充，在车充机身的侧面，引出了一条用于供电的线，这条线的作用是为蓝牙发射器进行供电 。

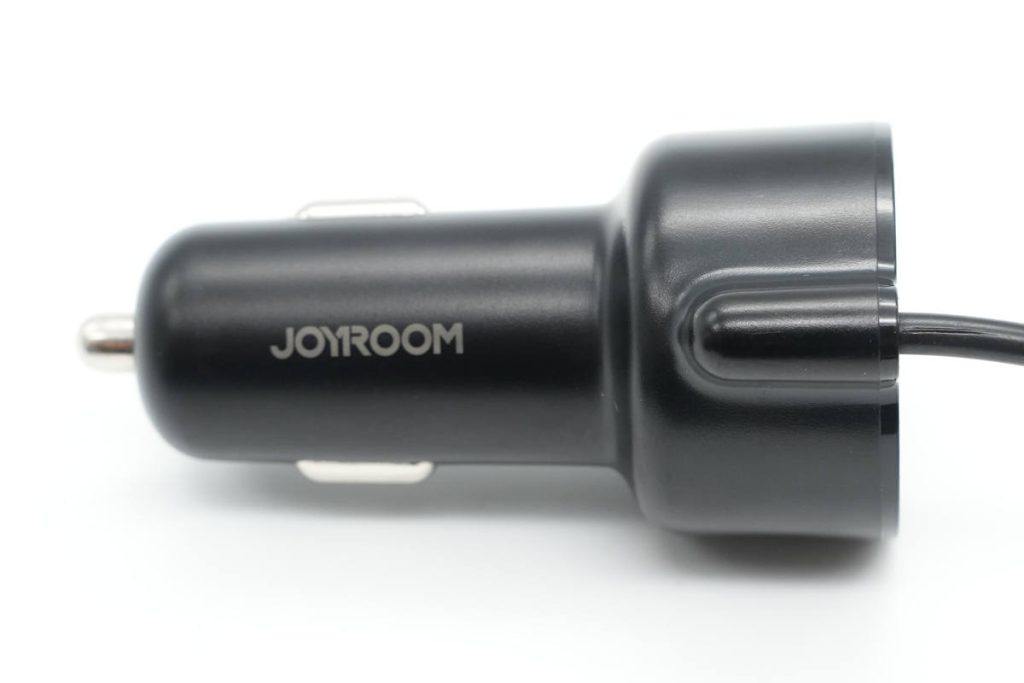

这家车充运用的是PC材质的塑料外壳，其表面是磨砂质地，具备抗指纹功能，两段机身的过渡十分圆润，在其中的一面，打印着JOYROOM品牌的logo。

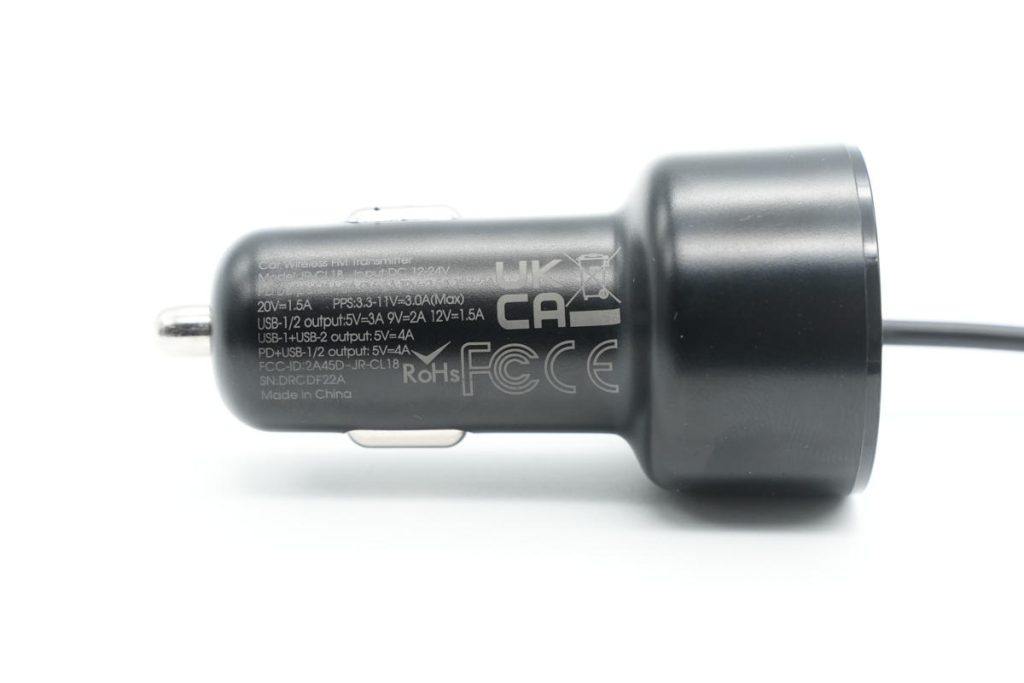

另一面印有车充参数。

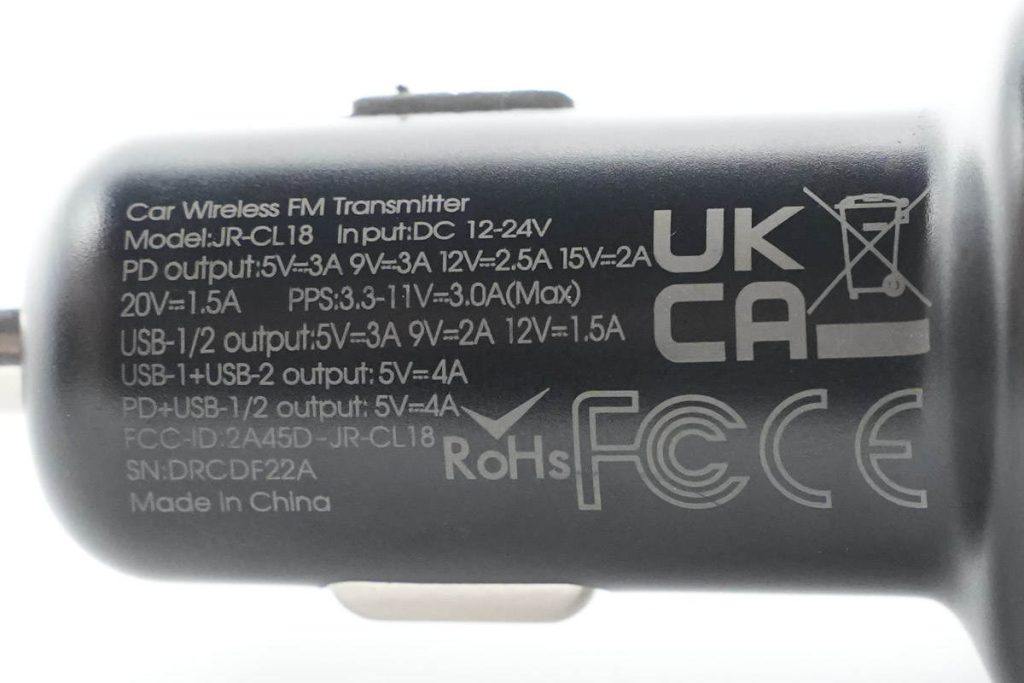

产品参数特写

型号：JR-CL18

输入：12-24V

PD输出为，5V3A，还存在9V3A，以及12V2.5A，另外有15V2A，也包括20V1.5A 。

PPS：3.3-11V3A

UBS-1/2：5V3A、9V2A、12V1.5A

USB-1+USB-2输出：5V4A

PD+USB-1/2输出：5V4A

总输出：30W

产品通过了UKCA、FCC、CE认证。

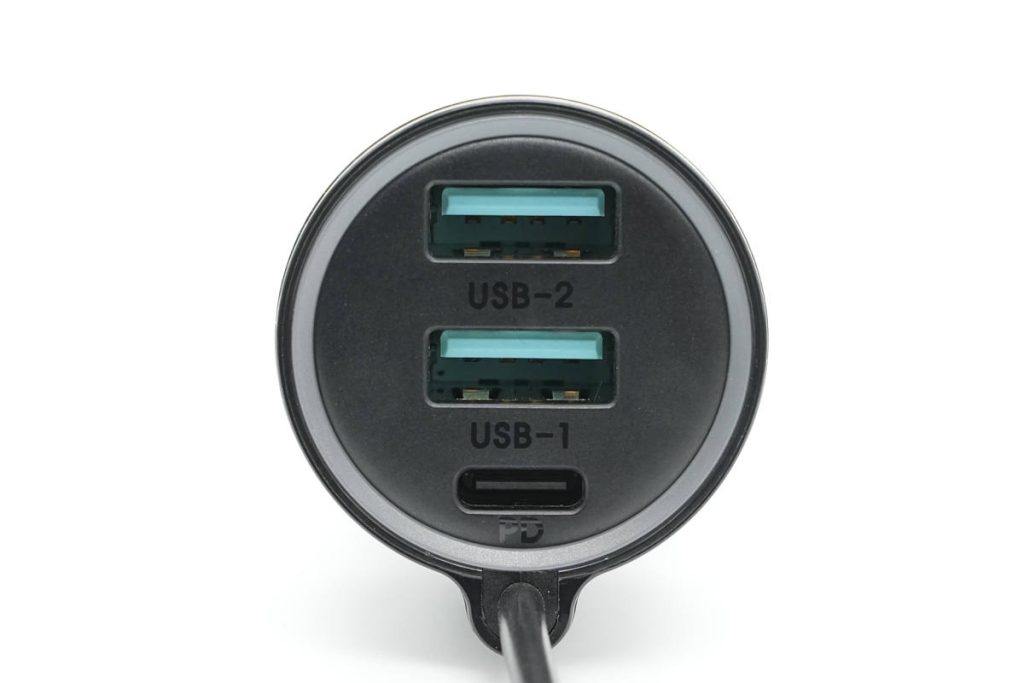

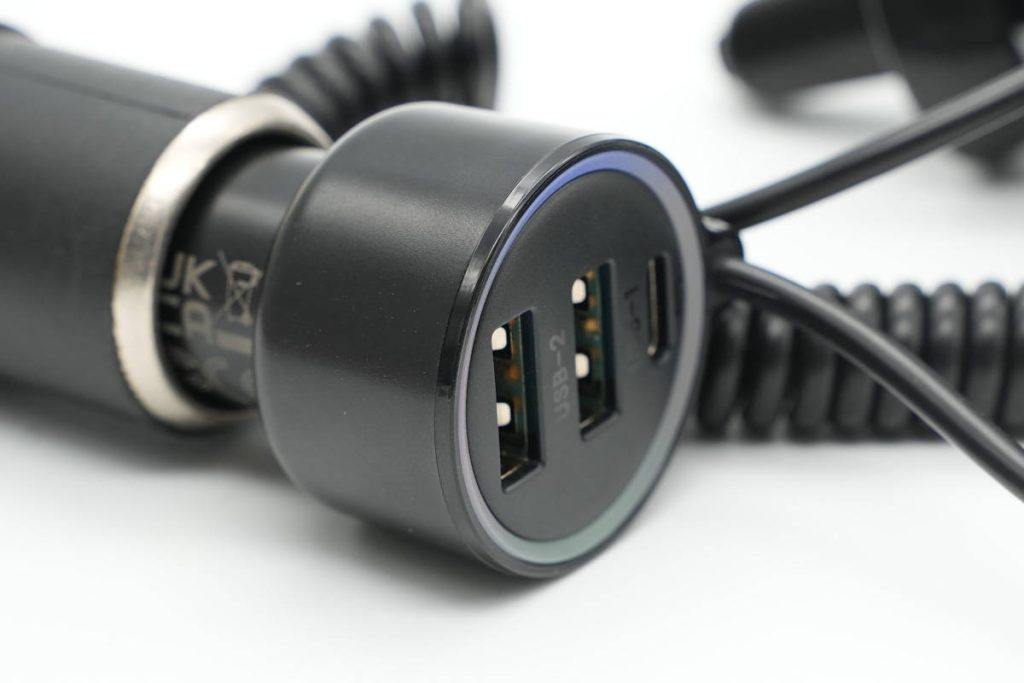

置于车充顶部位置的，是配备着2A1C接口的部件，在其边缘之处，另外设置有RGB灯环，凭借此灯环，能够对使用体验起到提升作用。

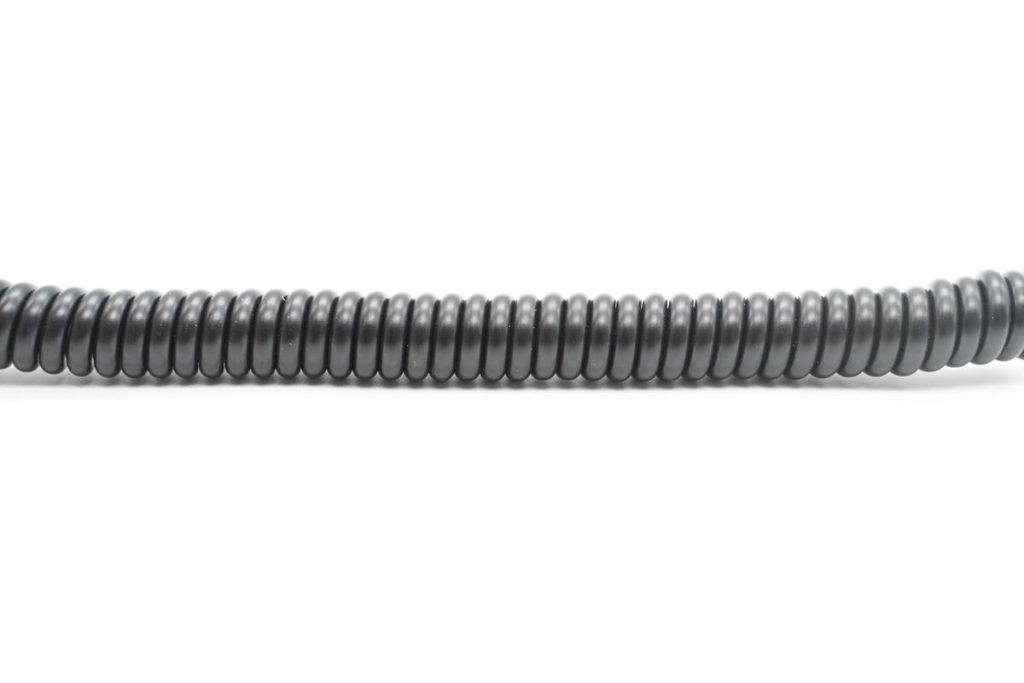

弹簧线特写。

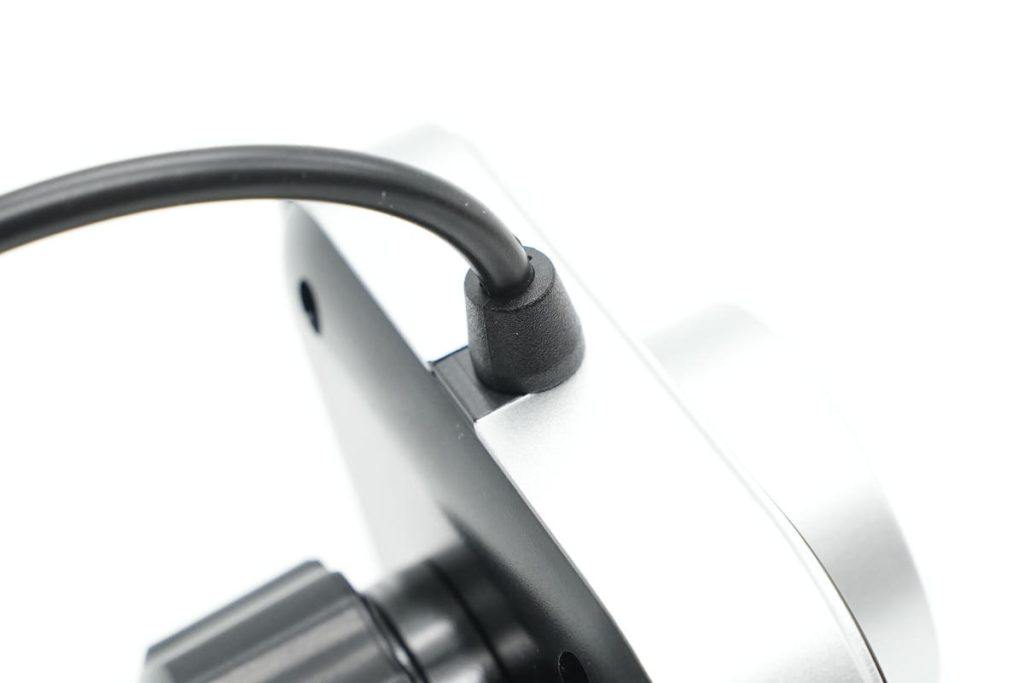

线缆做了抗弯折处理。

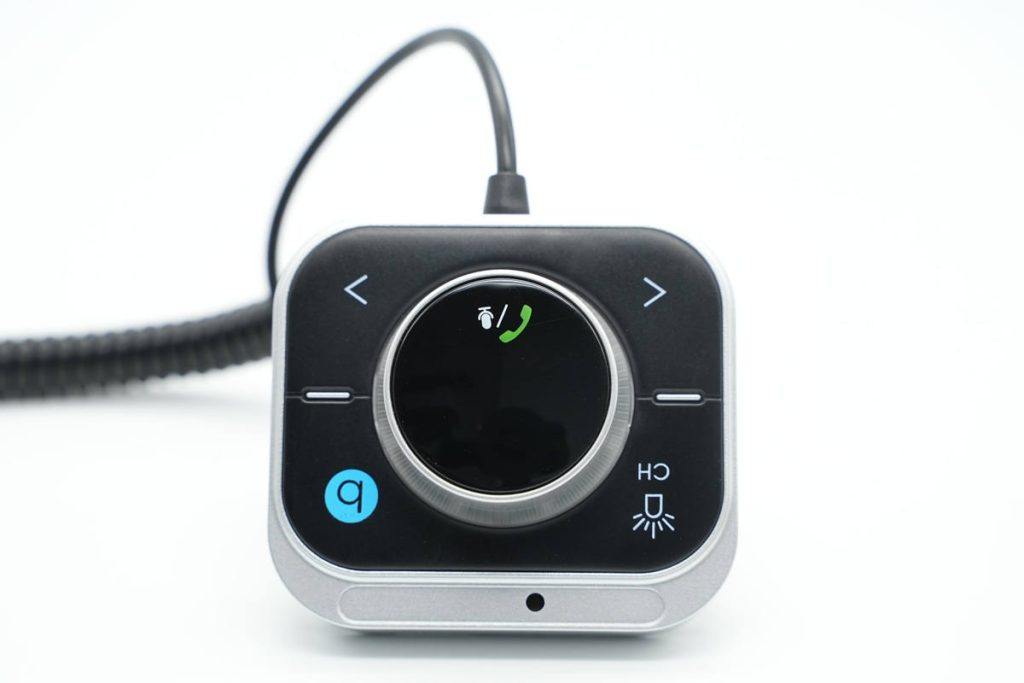

蓝牙模式的部件操控面板，存在不少司职不同的键钮，处于中部区域的乃是一能够按压下去的旋扭物件，其功用在于电话相关之事上面。

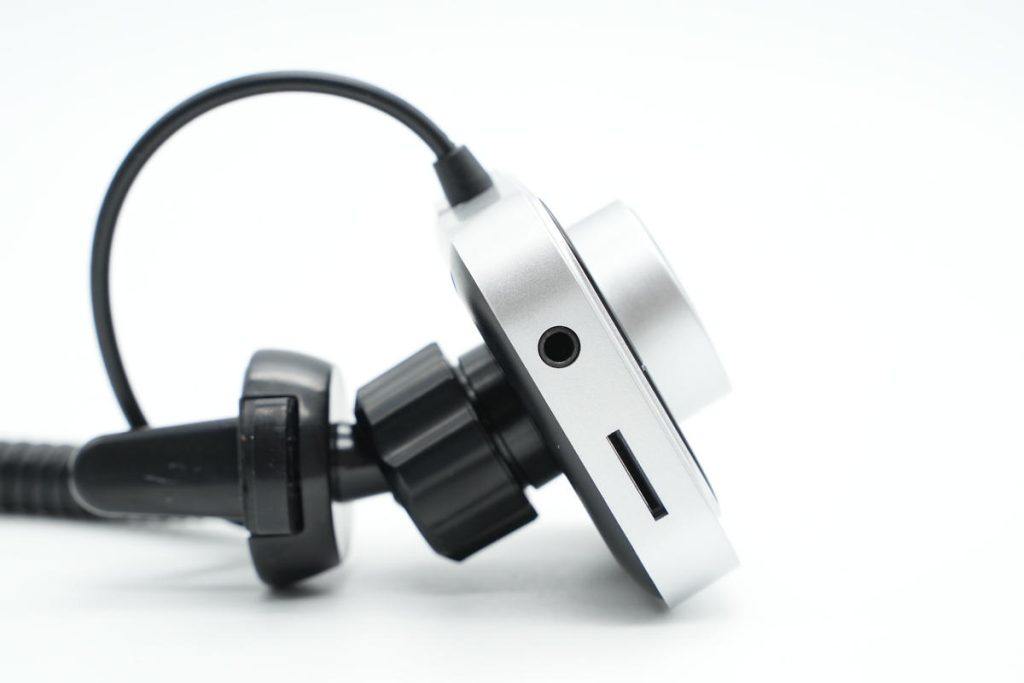

蓝牙模块那一侧面是TF卡插槽，还有3.5mm音频输出接口，能够借助有线连接到线性输入接口来使用 。

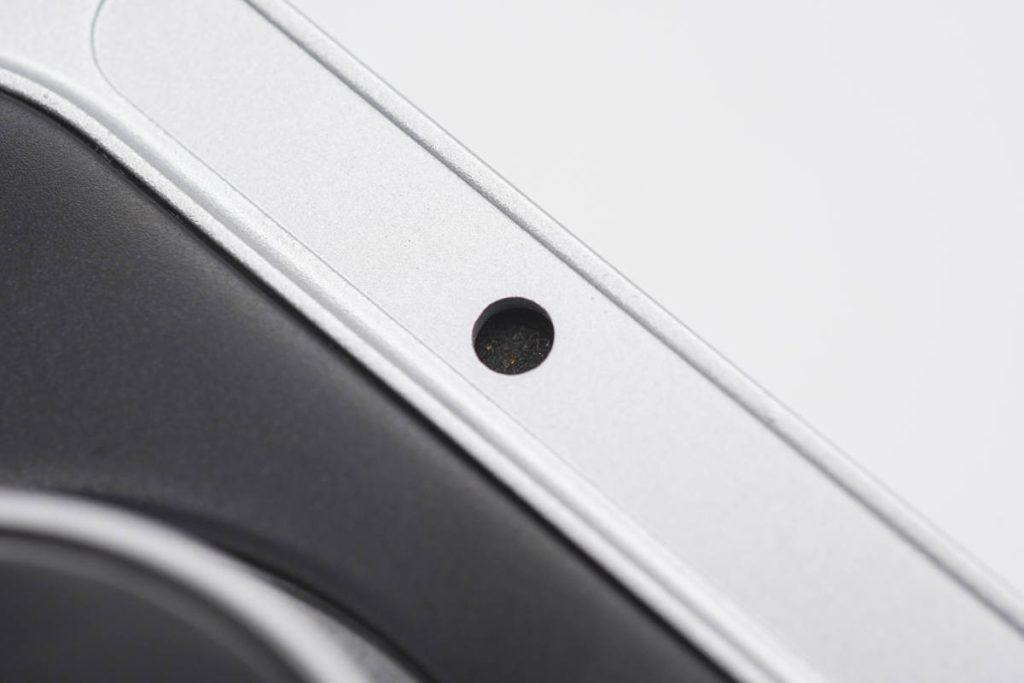

麦克风开孔特写。

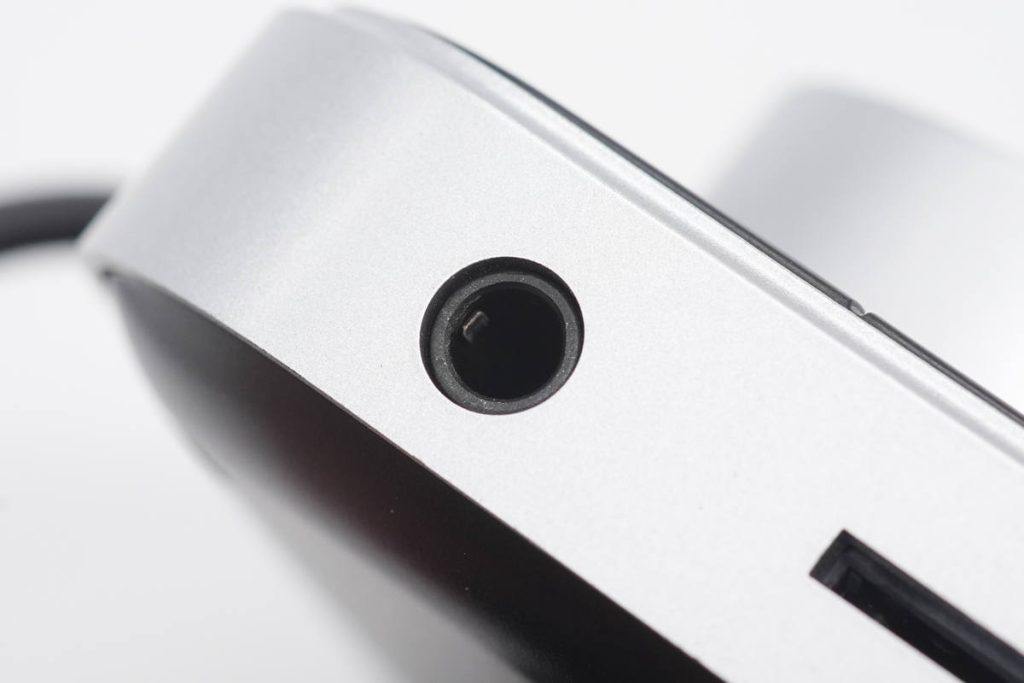

音频输出接口特写。

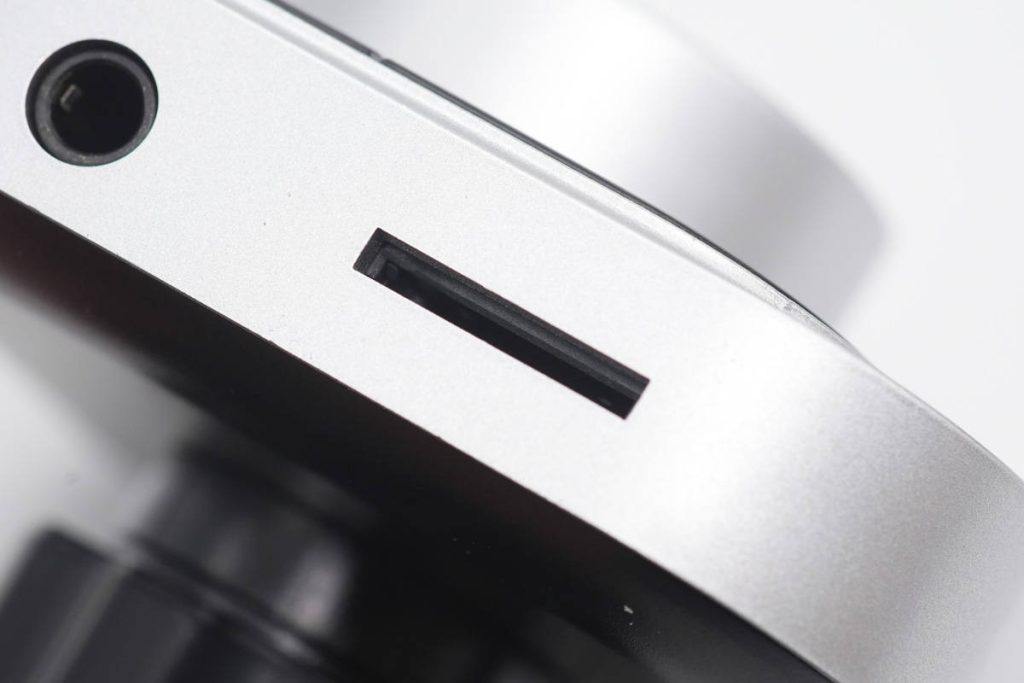

TF卡插槽 特写。

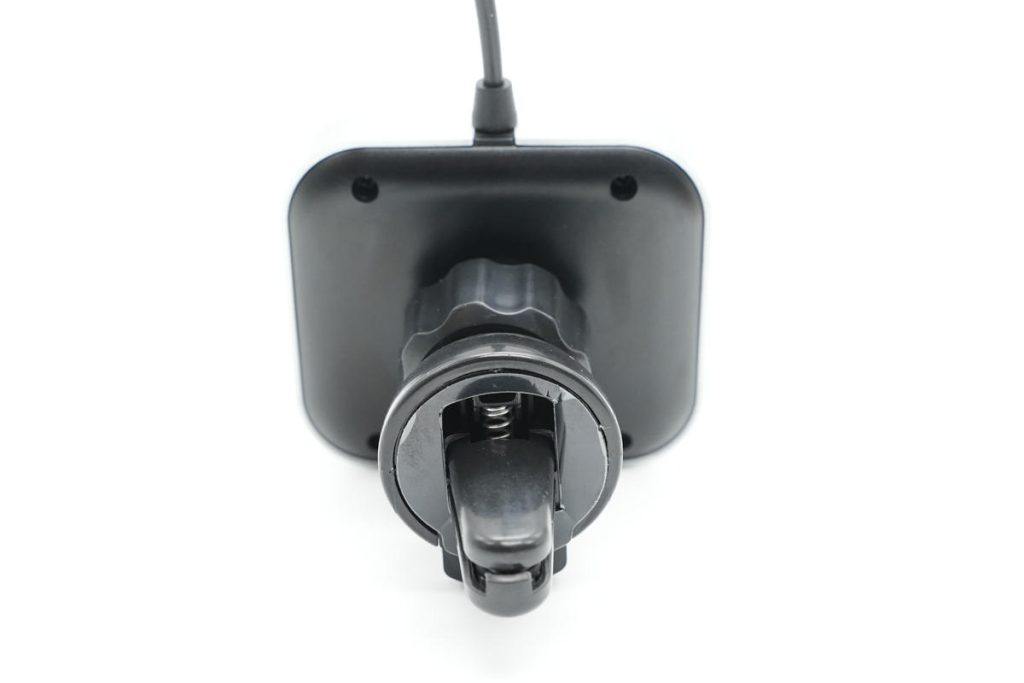

背面设有固定夹。

线缆拉直，测得长度约为1.5米。

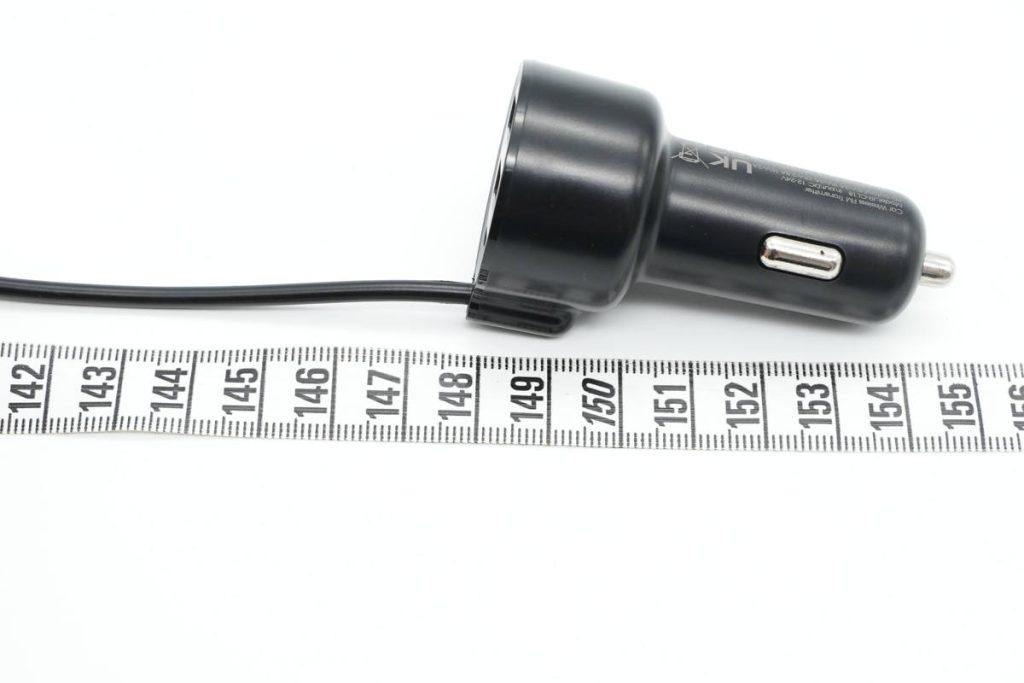

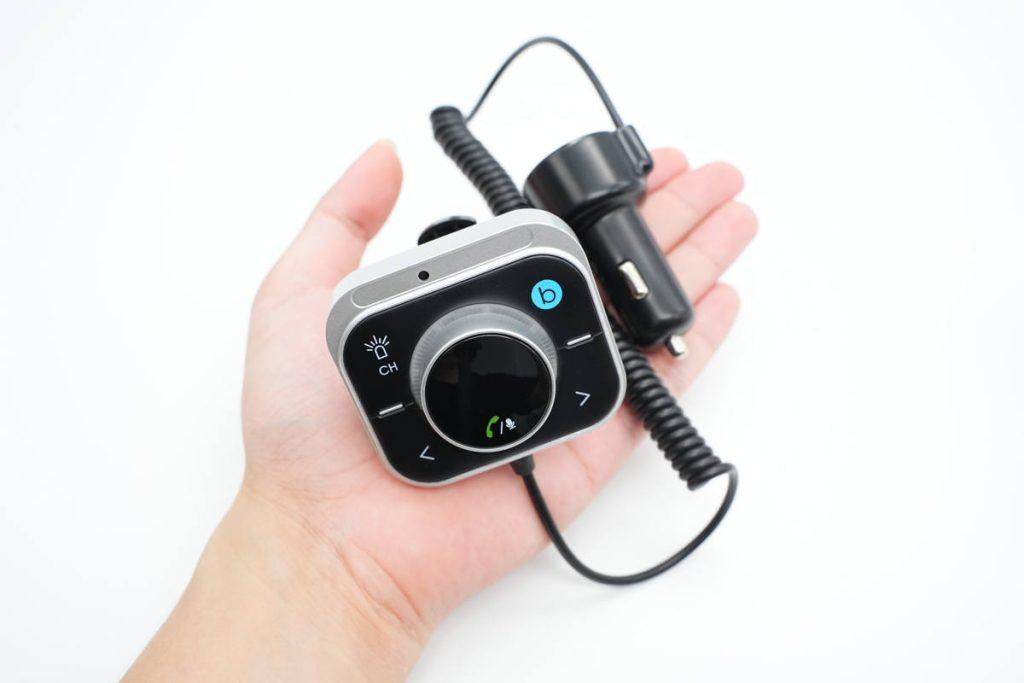

产品拿在手上的大小直挂感受。

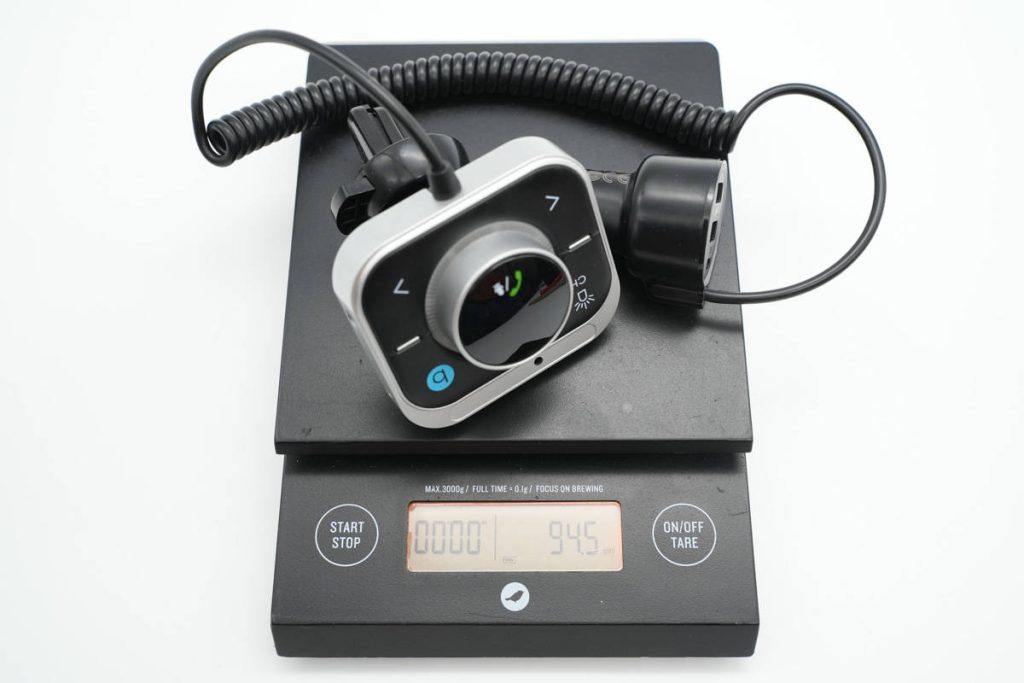

产品总重量约为95g。

接通电源，车充顶面边缘RGB灯环便会亮起。

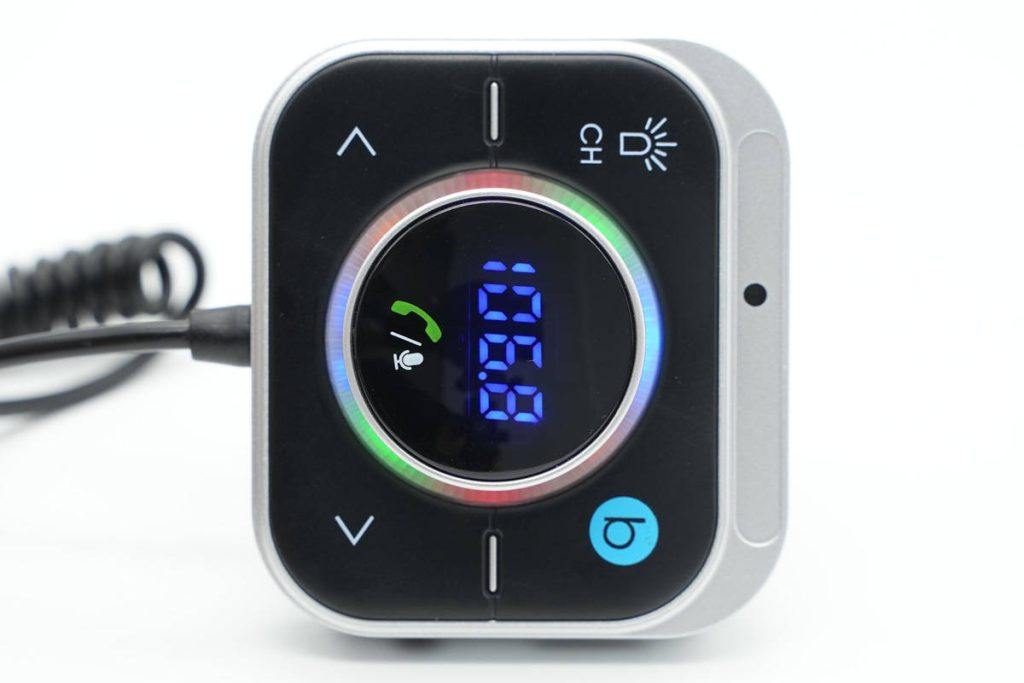

在旋钮边缘，那有着RGB灯环的部分，它会亮起来，LED屏幕会显示当下的FM发射频率，此时得把汽车的收音机调节到一样的频率，以此来接收蓝牙音频信号。

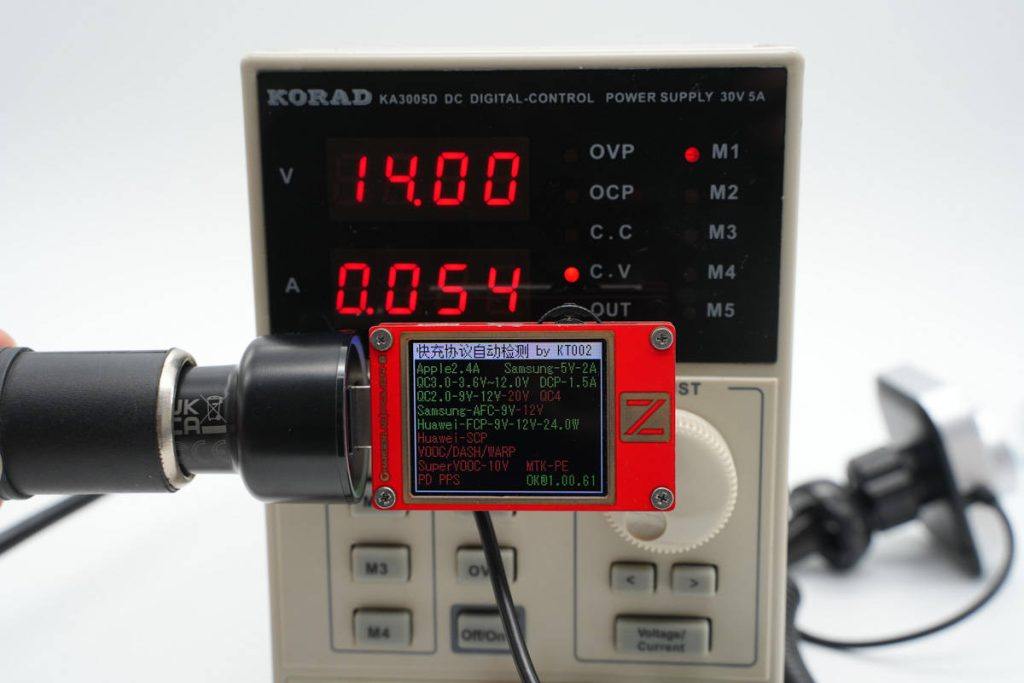

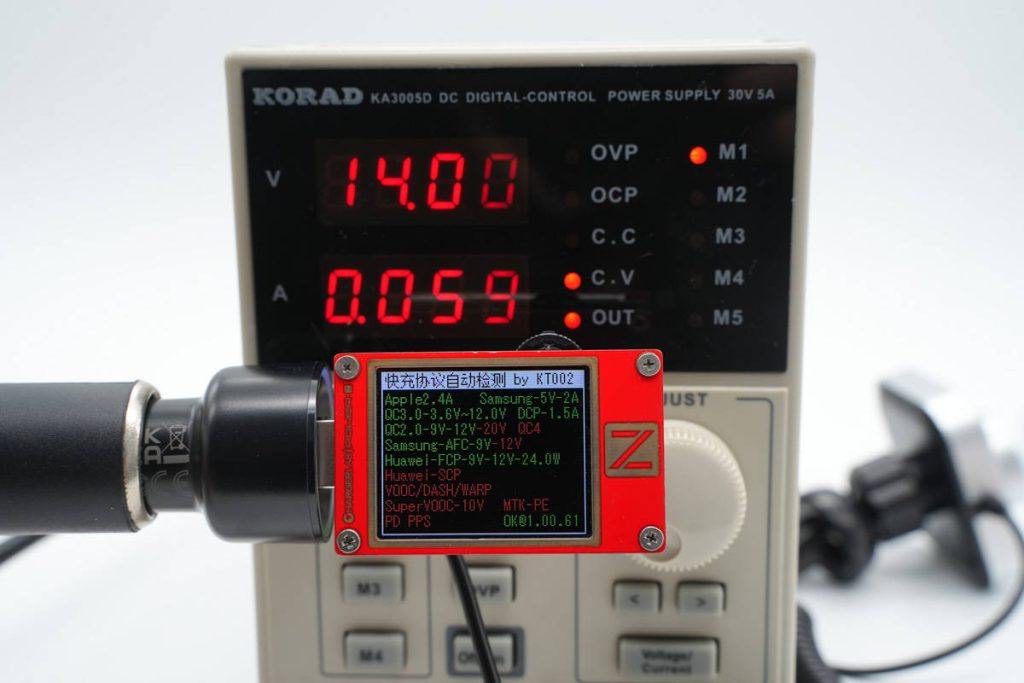

在模拟14V DC输入的情形下，运用ChargerLAB POWER-Z KT002进行测量，USB-A1口对Apple 2.4A协议予以支持，USB-A1口对Samsung 5V2A协议予以支持，USB-A1口对DCP协议予以支持，并且USB-A1口对QC2.0/3.0快充协议予以支持，USB-A1口对AFC快充协议予以支持，USB-A1口对FCP快充协议予以支持。

测量得出，USB - A2这个接口，同样是支持QC2.0以及3.0、AFC、FCP这样的快充协议的。

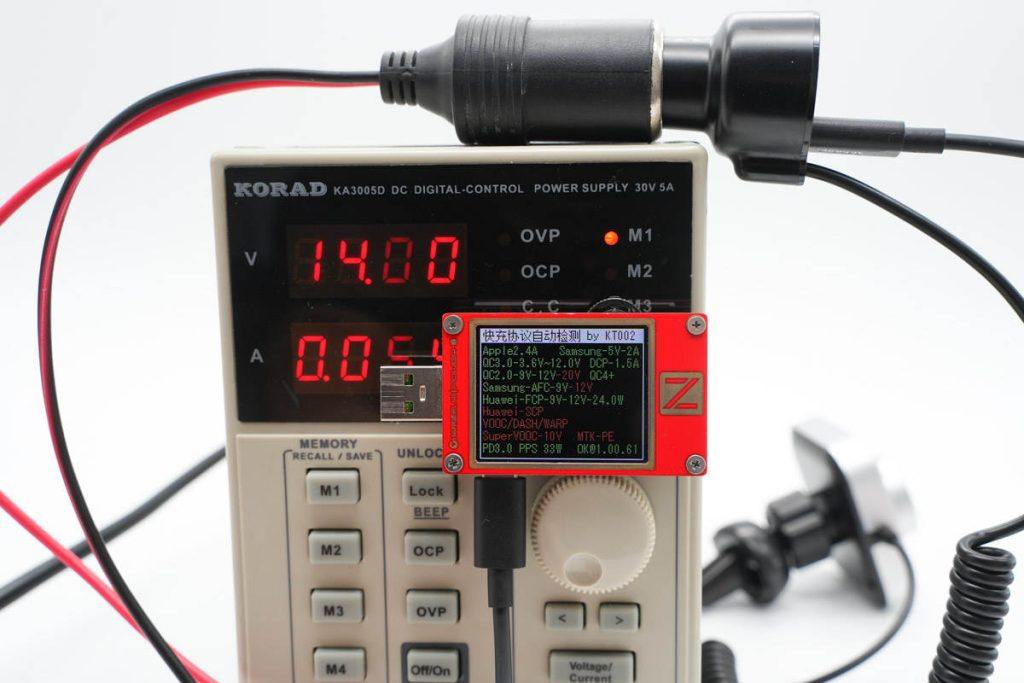

测得，USB - C口，支持QC2.0快充协议，支持QC3.0快充协议，支持AFC快充协议，支持FCP快充协议，支持PD3.0快充协议，支持PPS快充协议。

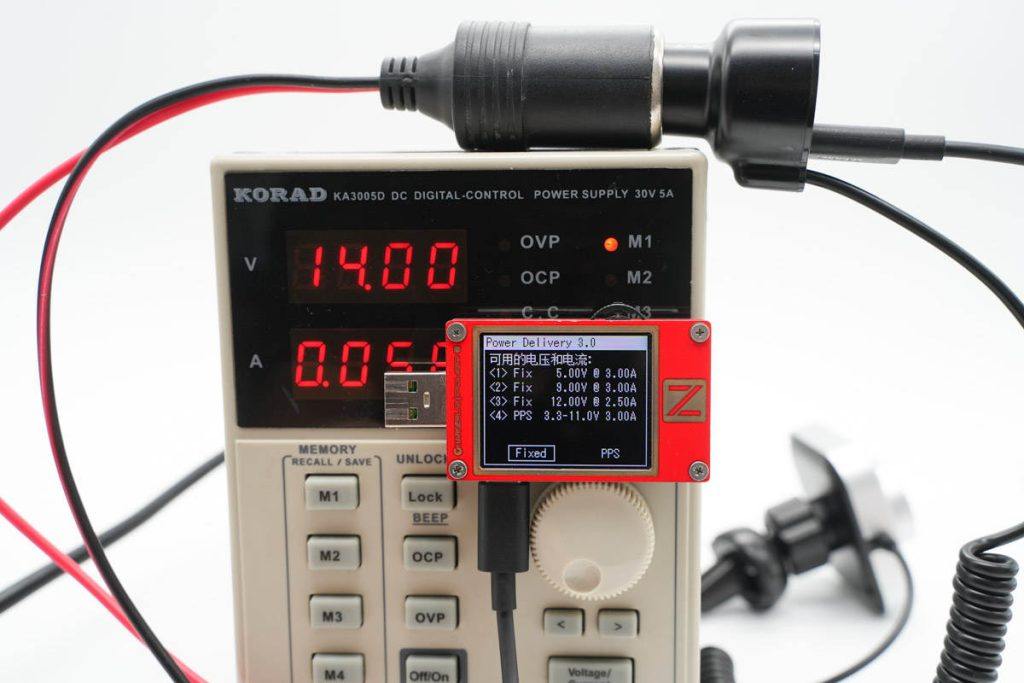

不但拥有5V3A这一组固定定压档位，还有9V3A这一组固定定压档位，另外具备12V2.5A这一组固定定压档位，并且存在3.3 - 11V3A这一组PPS电压档位。

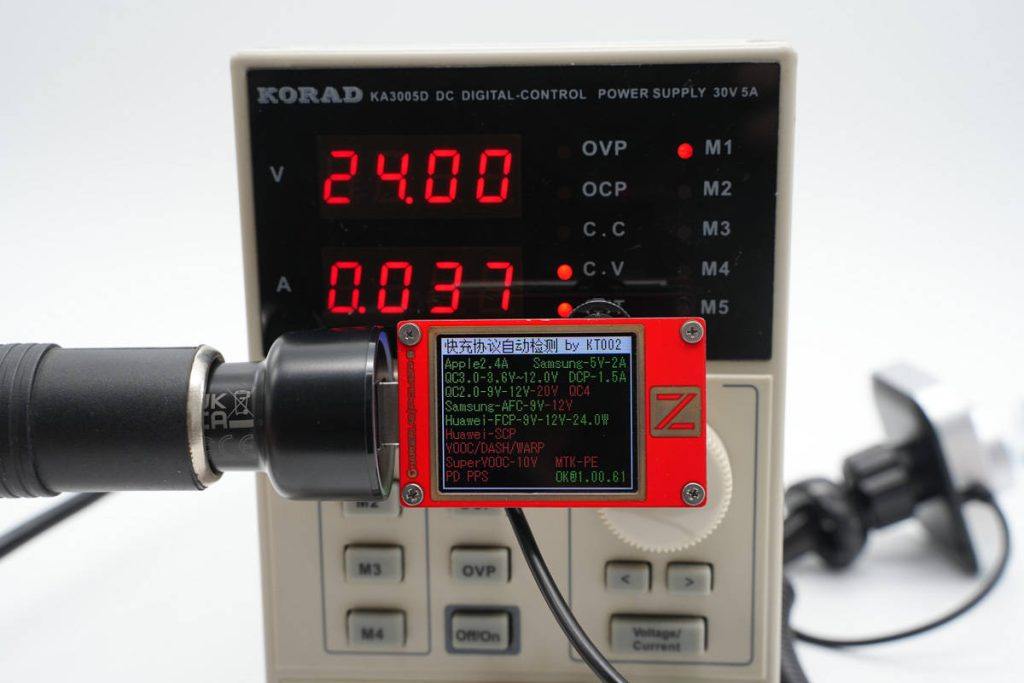

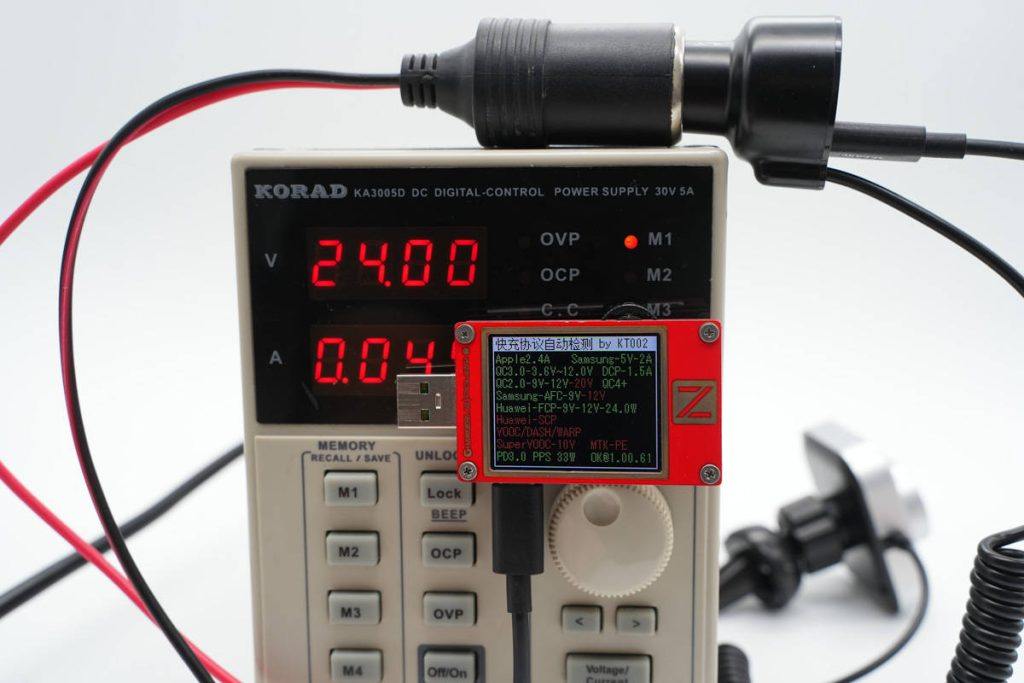

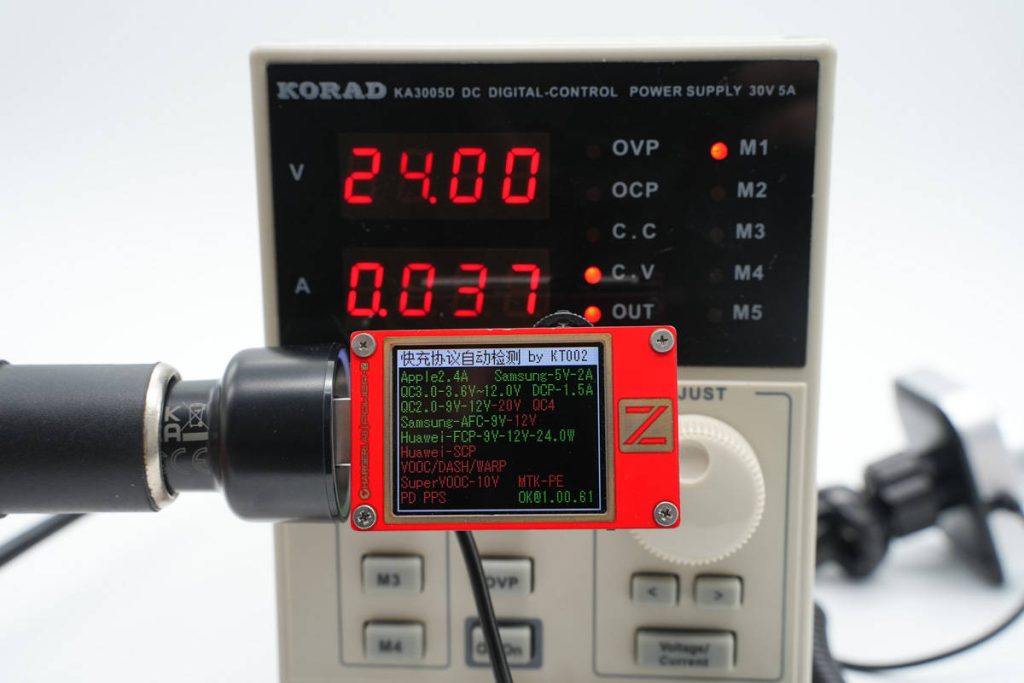

假定处于模拟24V直流输入的情形下，测量得出USB - A1接口中，能够支持Apple的2.4A电流输出，支持Samsung的5V2A电源规格及DCP协议，同时还支持QC2.0 / 3.0快充协议、AFC快充协议以及FCP快充协议。

测得USB-A2口兼容协议和A1口的一样。

检测得出，USB - C接口同样对QC2.0 / 3.0有所支持，对AFC有所支持，对FCP有所支持，对PD3.0有所支持，对PPS快充协议有所支持。

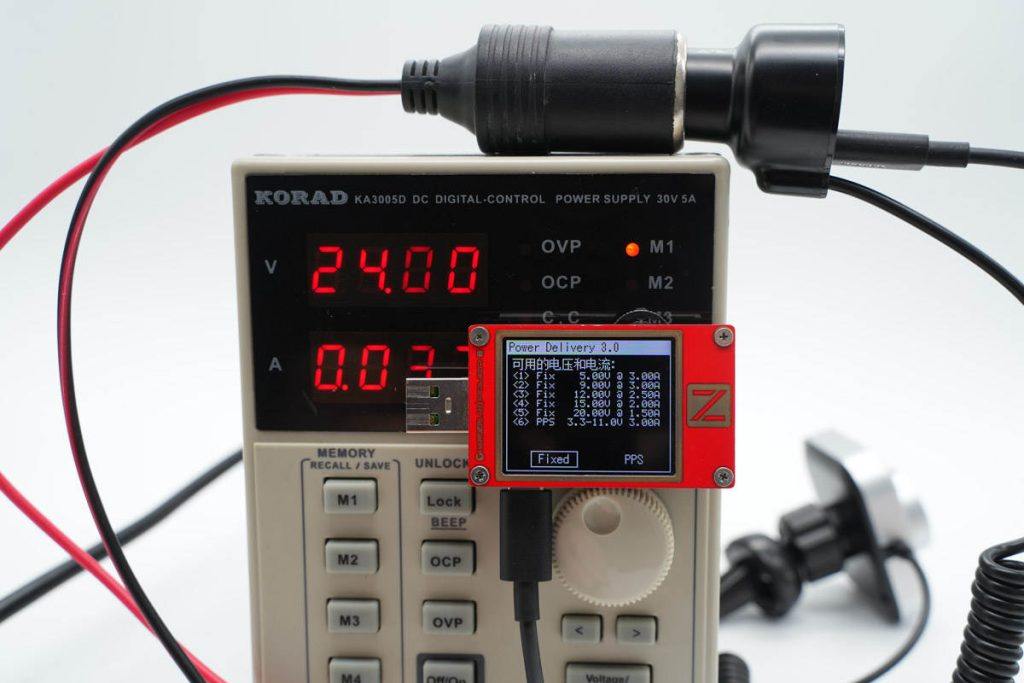

而且拥有五组固定的不同电压档位，分别是5V3A、9V3A、12V2.5A、15V2A、20V1.5A，还有一组3.3 - 11V3A的PPS电压档位。

机乐堂车载蓝牙发射器拆解

先对机乐堂这款带线款多端口车载蓝牙发射器有了基本的认识暗网下载，之后，接下来继续对它展开详细的拆解，以此查看用料做工究竟是怎样的情况。

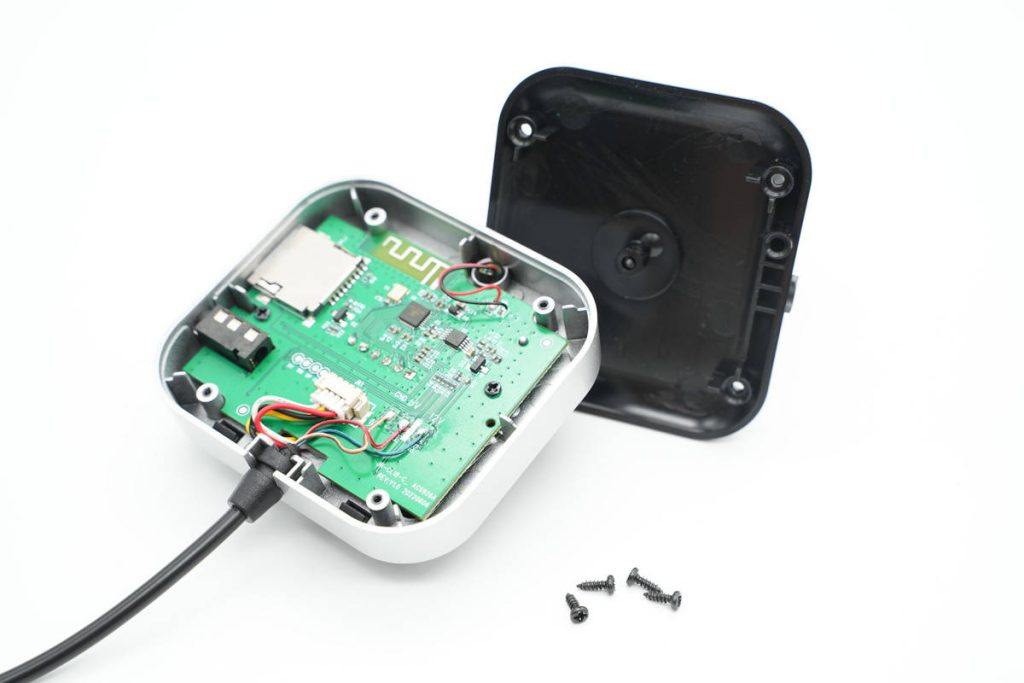

首先拧开蓝牙模块的后盖，与蓝牙模块通过四根螺丝固定。

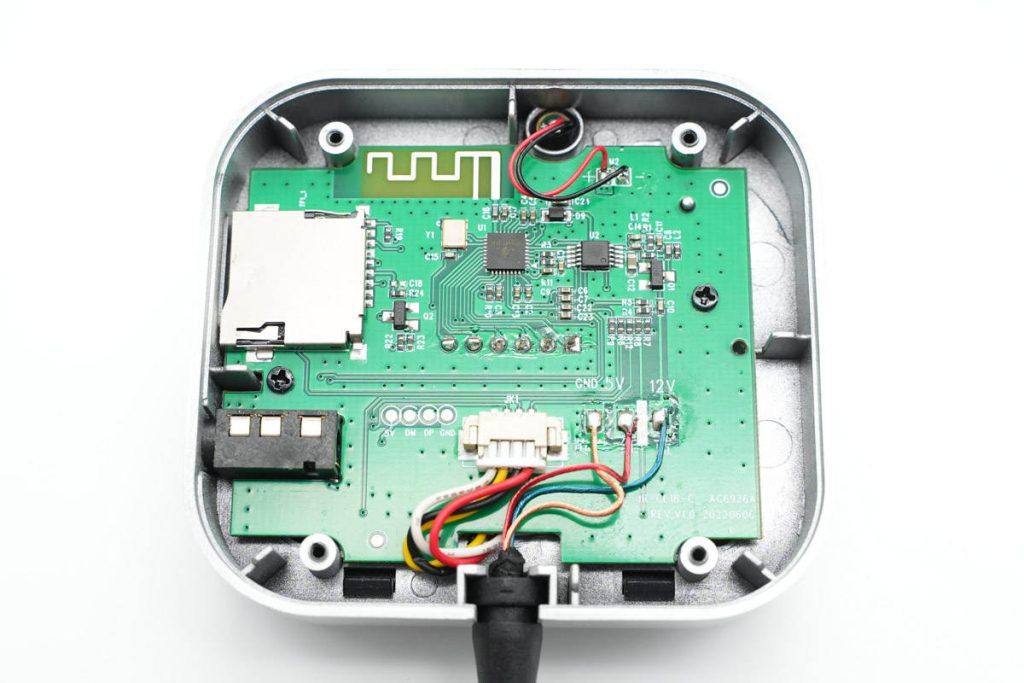

内存卡插槽，焊接在外壳内部的PCB上，3.5mm耳机插孔，也焊接在外壳内部的PCB上，连接到车充的导线，为蓝牙模块供应获得5V的，以及供应获得12V的供电。

PCB通过螺丝固定在外壳内部。

连接器用于连接外壳前部的按钮和旋钮。

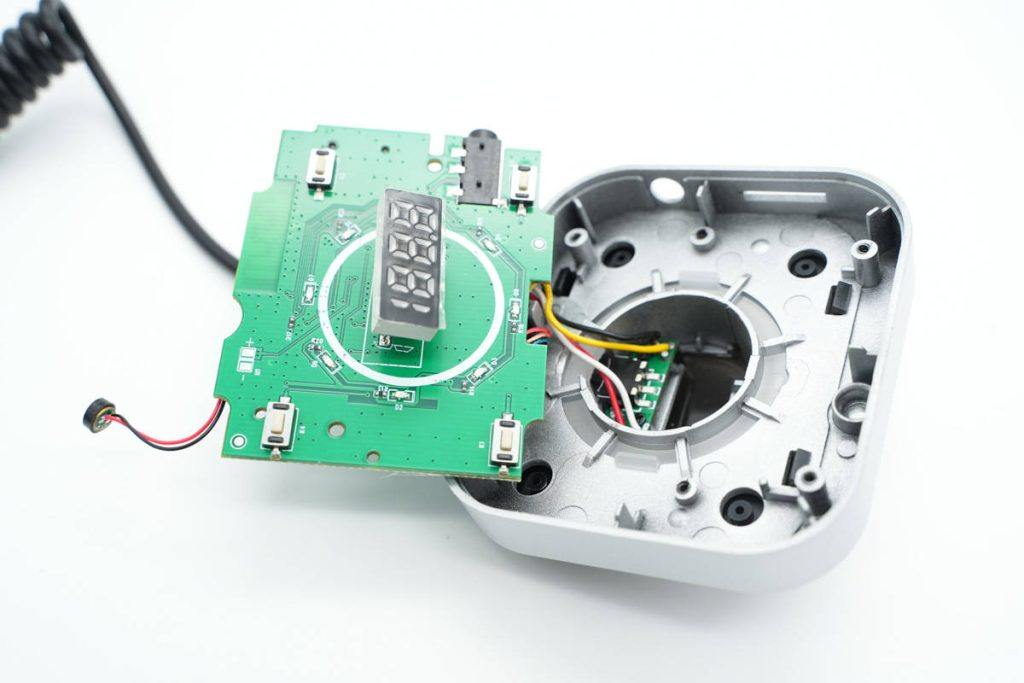

扭转下那起到固定作用朝着PCB的螺丝，将四颗按键在PCB边缘进行焊接，这四颗按键对应着盖板的按键，位于中部位置乃是LED数码管，其用途关乎着用以显示FM发射频率 。

半透明盖板用于透光，显示当前的FM发射频率。

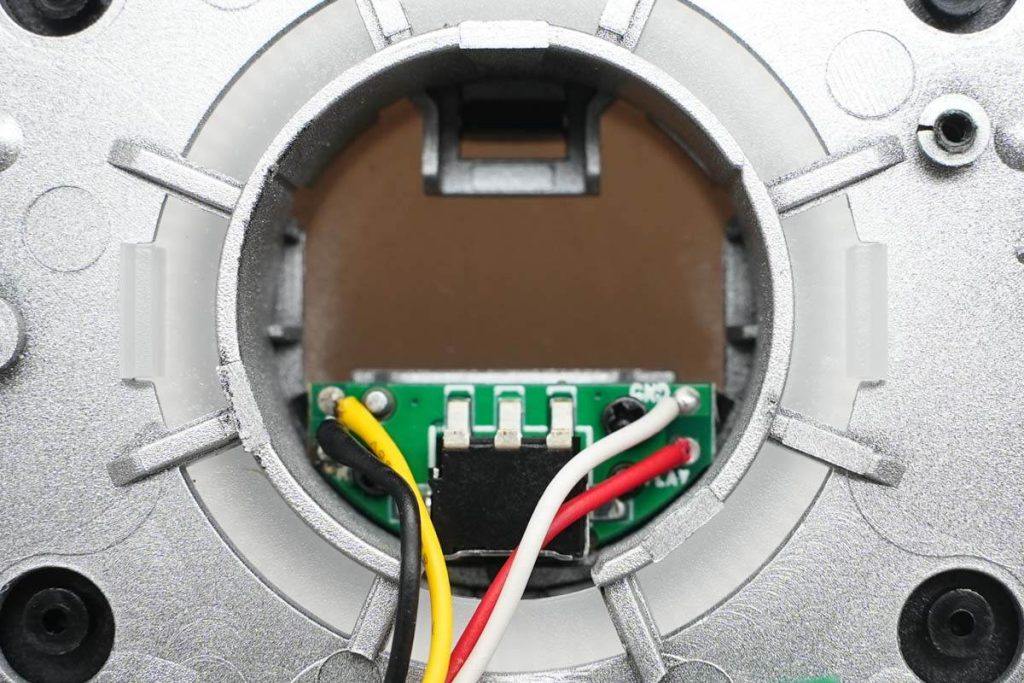

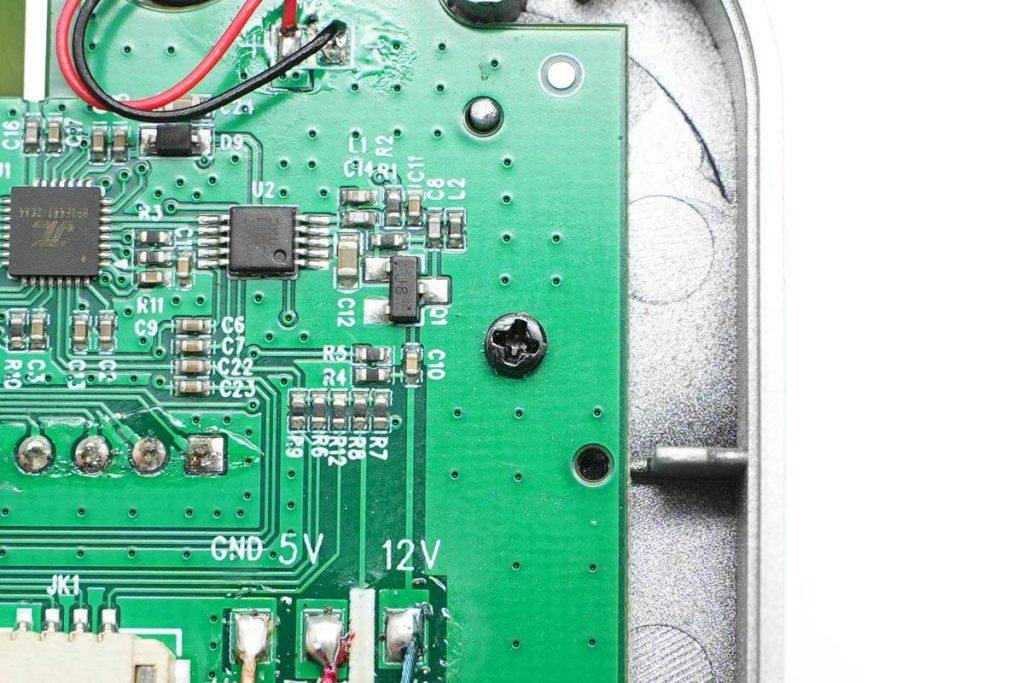

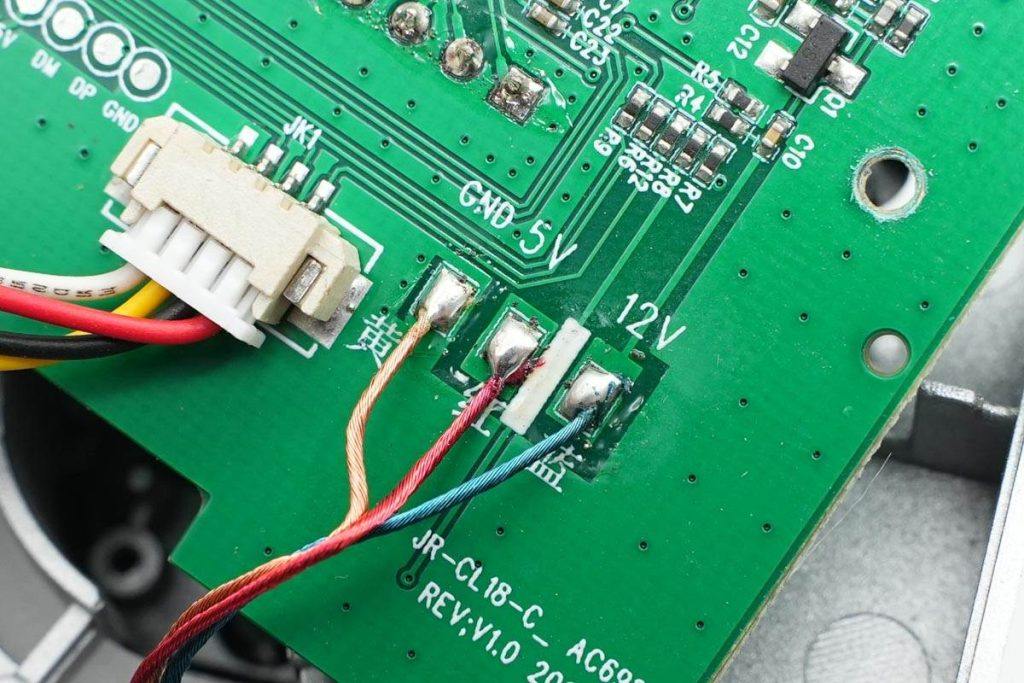

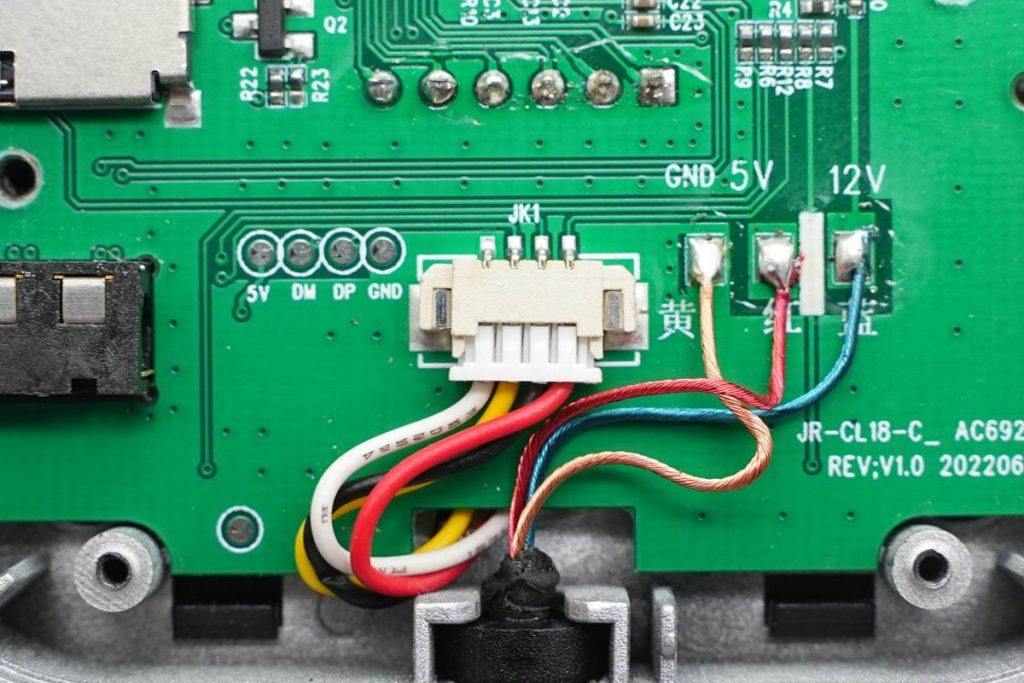

那种从车充引出，连接到蓝牙模块的导线，当中GND是用来供电的，5V也是用于供电的，12V则是用于FM信号发射的。

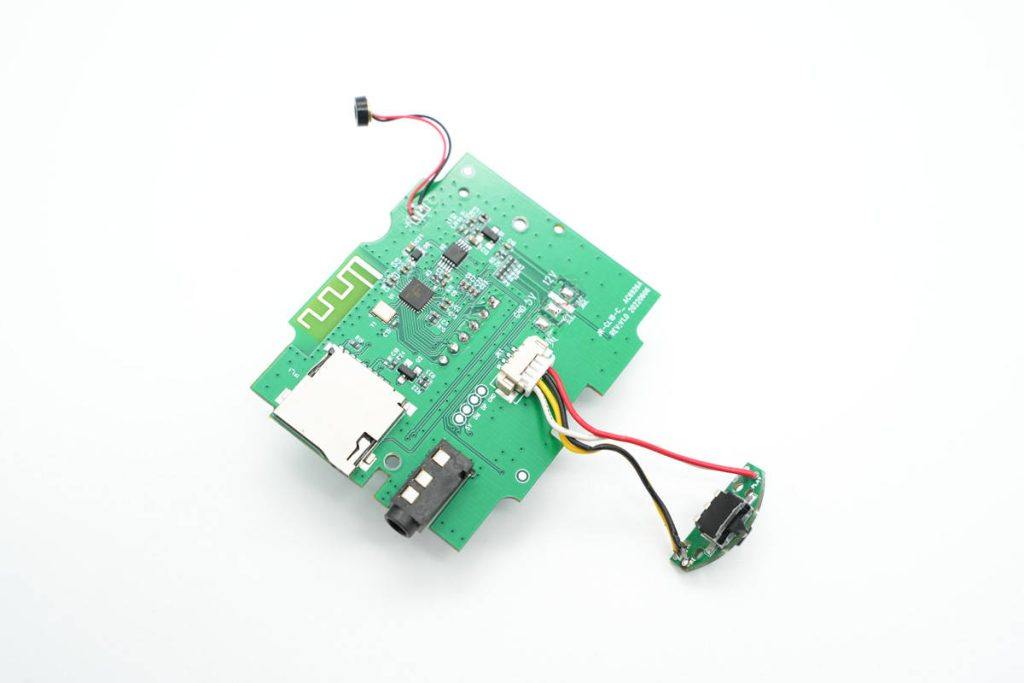

将电路板全部拆出，焊接了通话麦克风，连接器连接了按键小板，

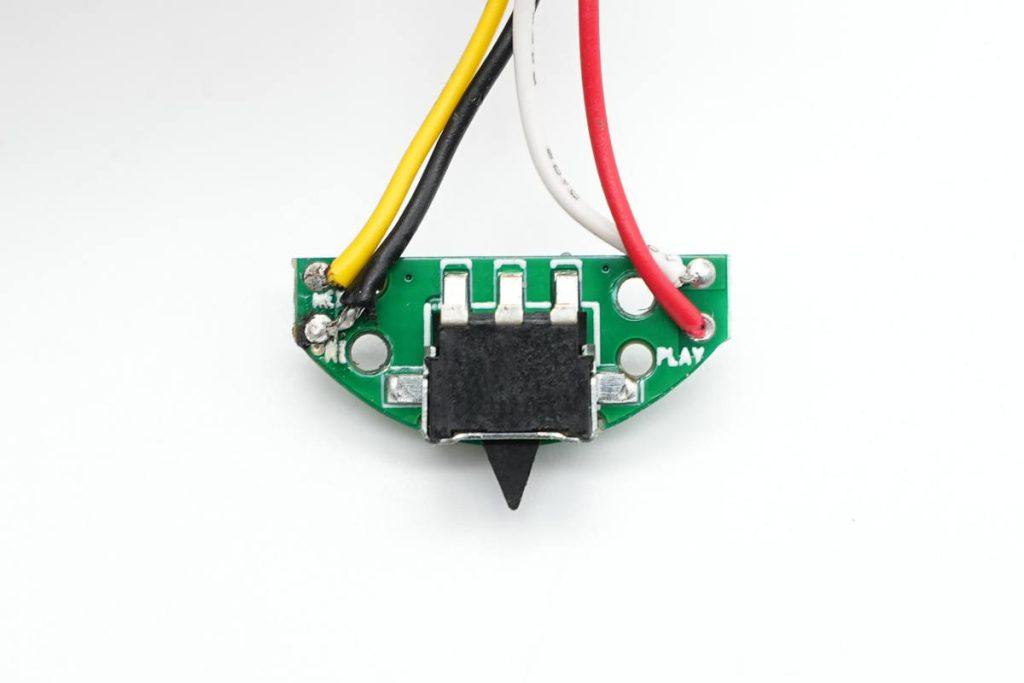

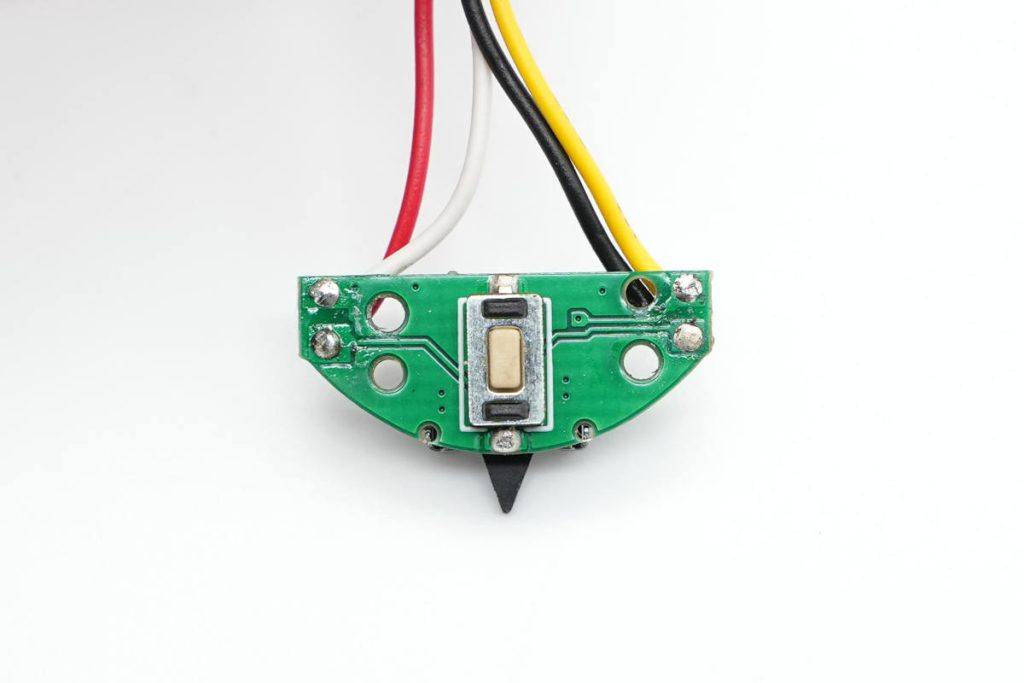

小板正面焊接一颗微动开关。

背面是一颗微动开关，检测左右旋动。

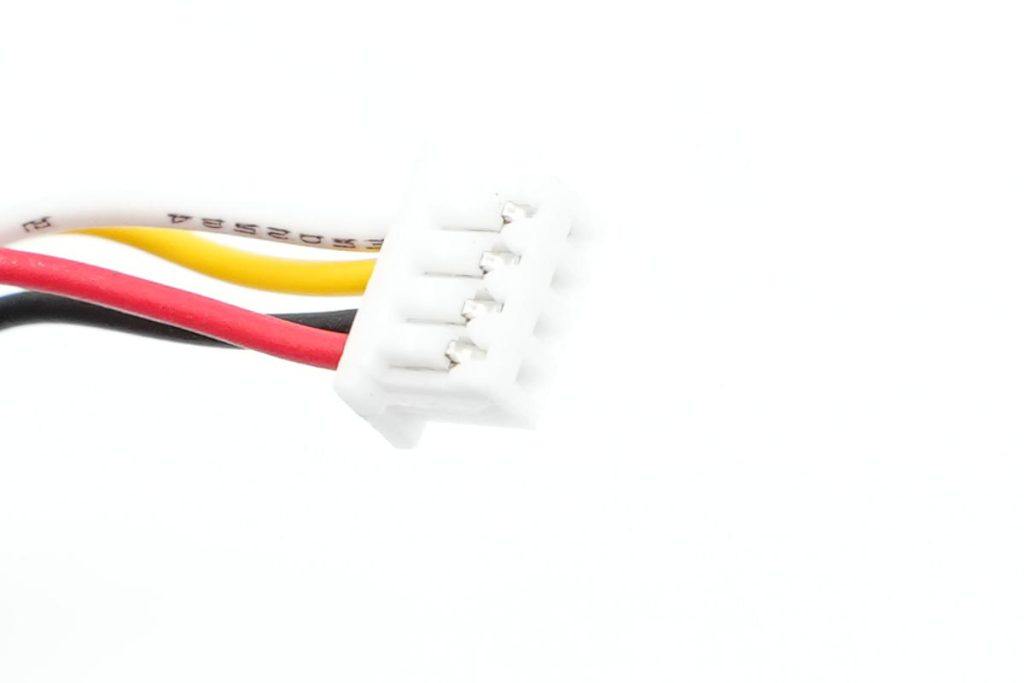

连接到主板上的插头特写。

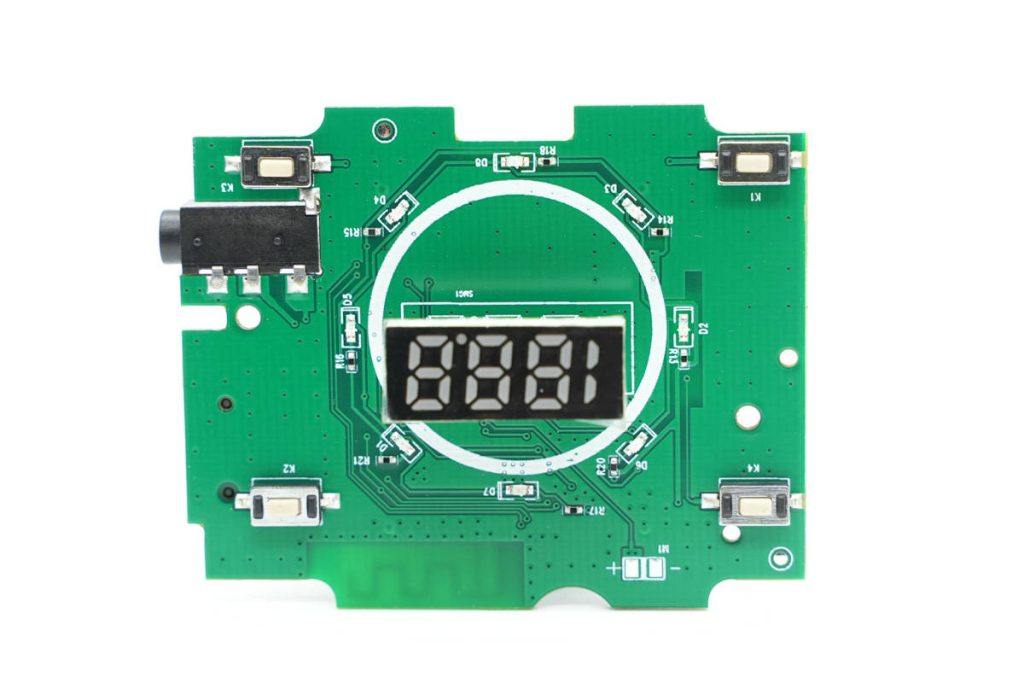

在PCB的正面，进行3.5mm音频插座的焊接操作，还要焊接四颗功能按键，以及LED数码管、LED指示灯 。

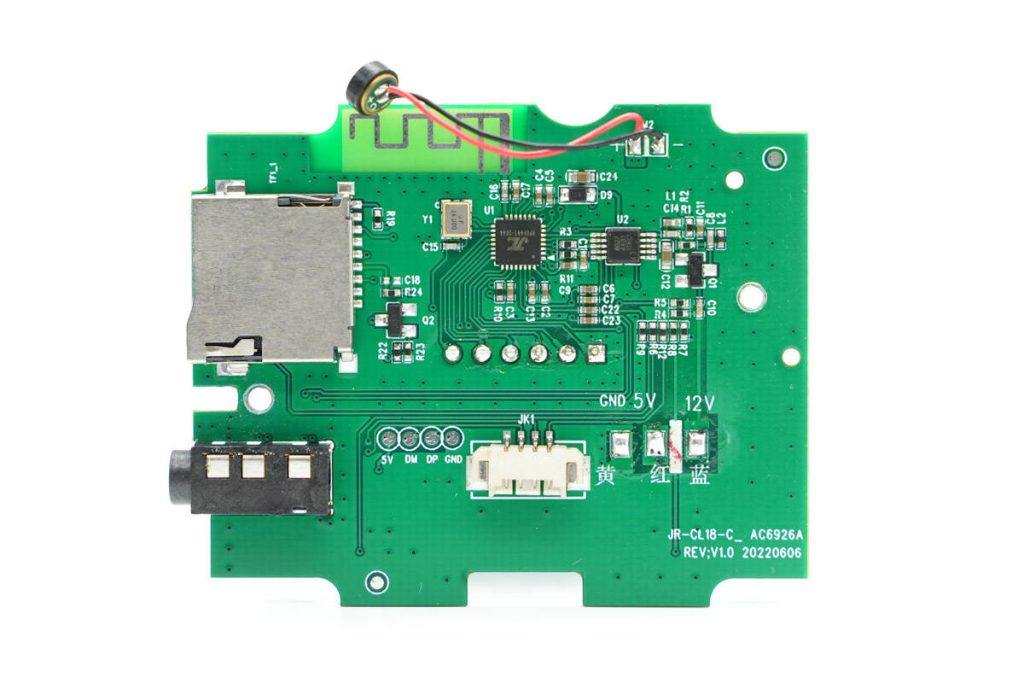

背面焊接TF卡槽，蓝牙接收芯片，FM发射芯片等器件。

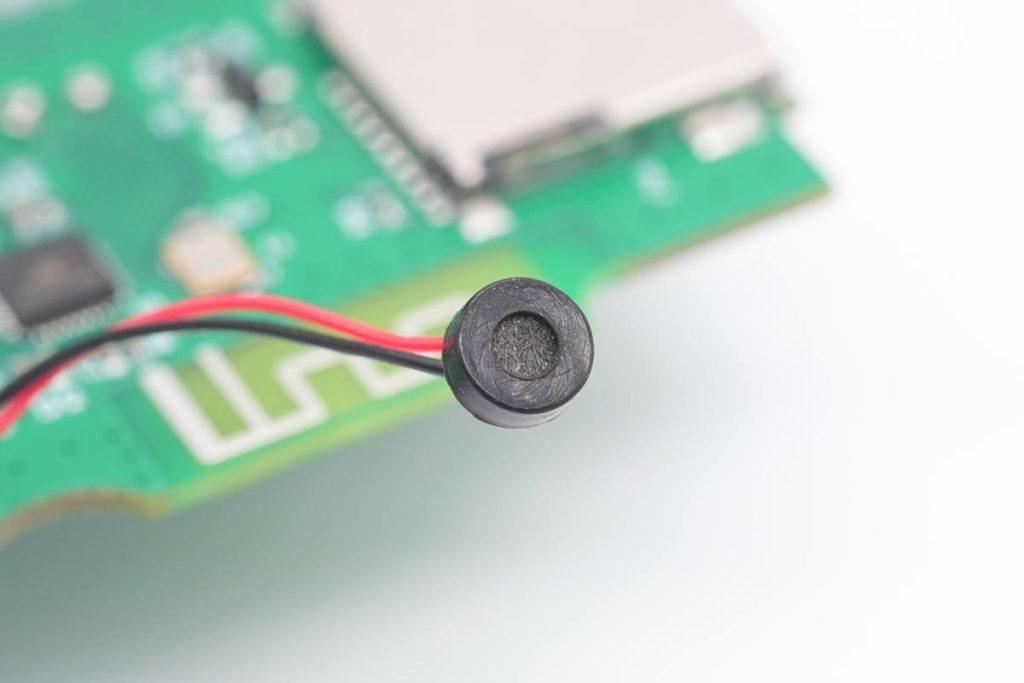

驻极体麦克风特写，用于通话功能，外套胶套密封。

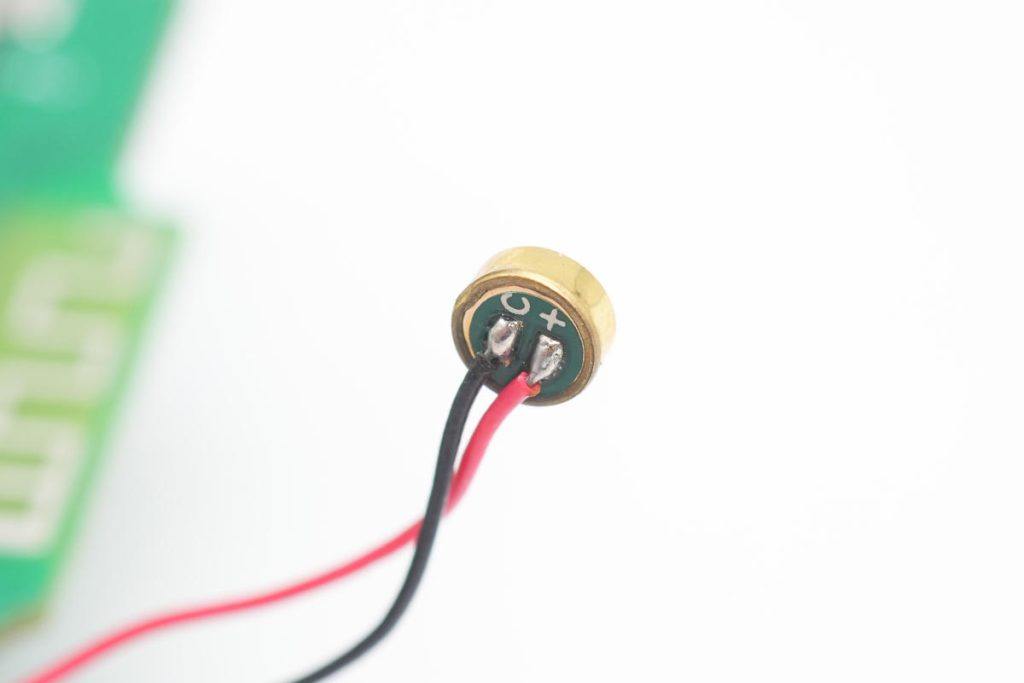

驻极体麦克风焊接导线连接。

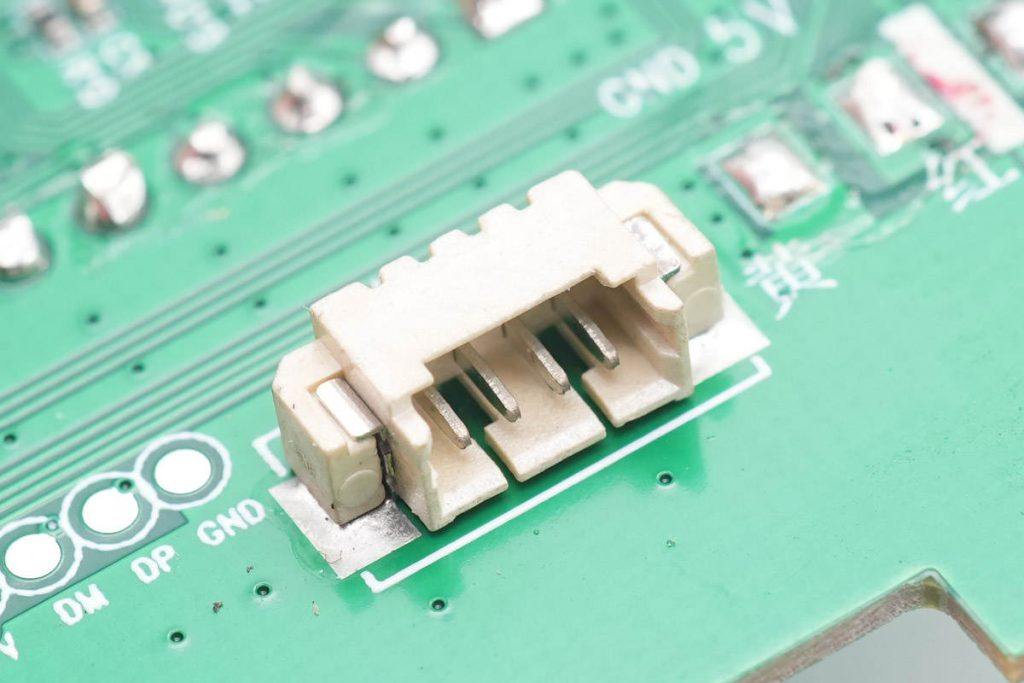

连接按钮小板的插座特写。

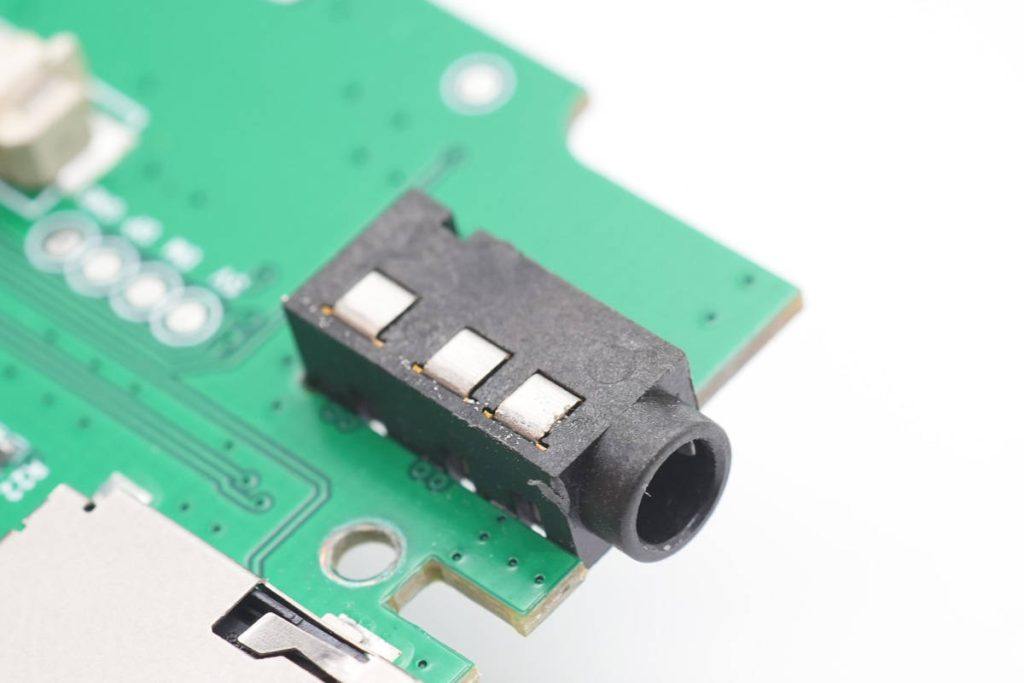

3.5mm插座采用沉板焊接。

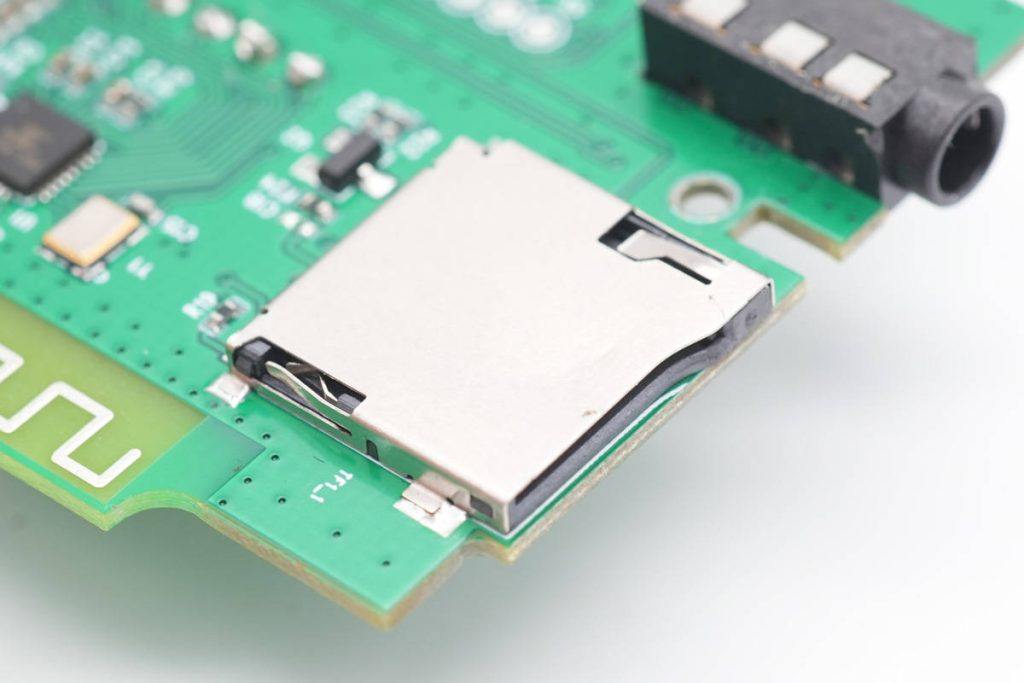

TF卡槽特写。

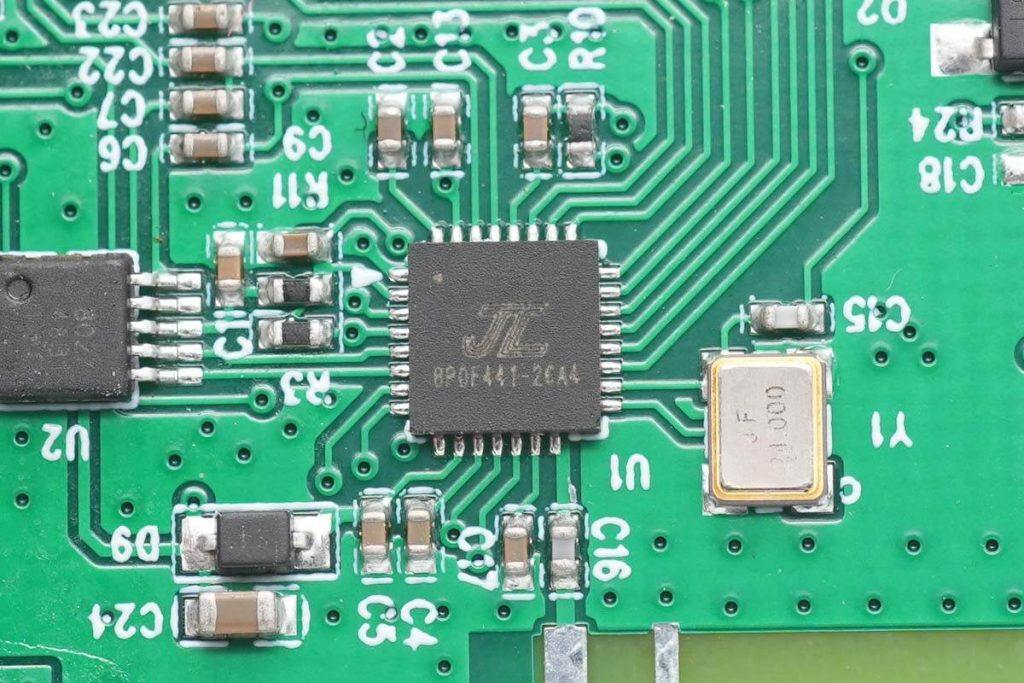

蓝牙主控芯片来自JL杰理，丝印BP0F441-26A4。

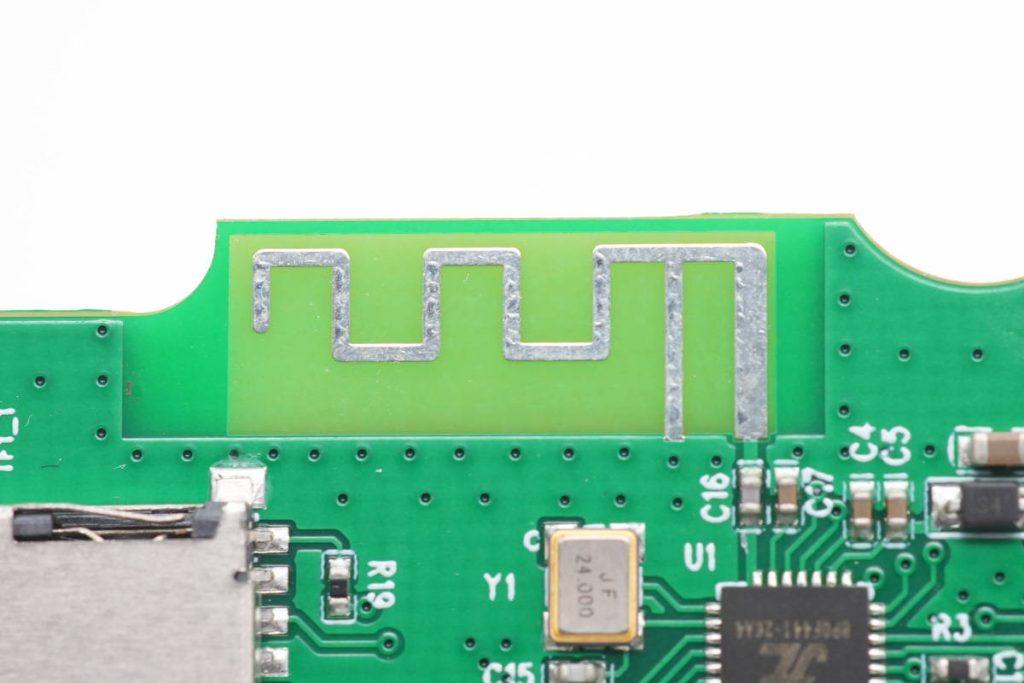

主板上净空区印刷的蓝牙天线。

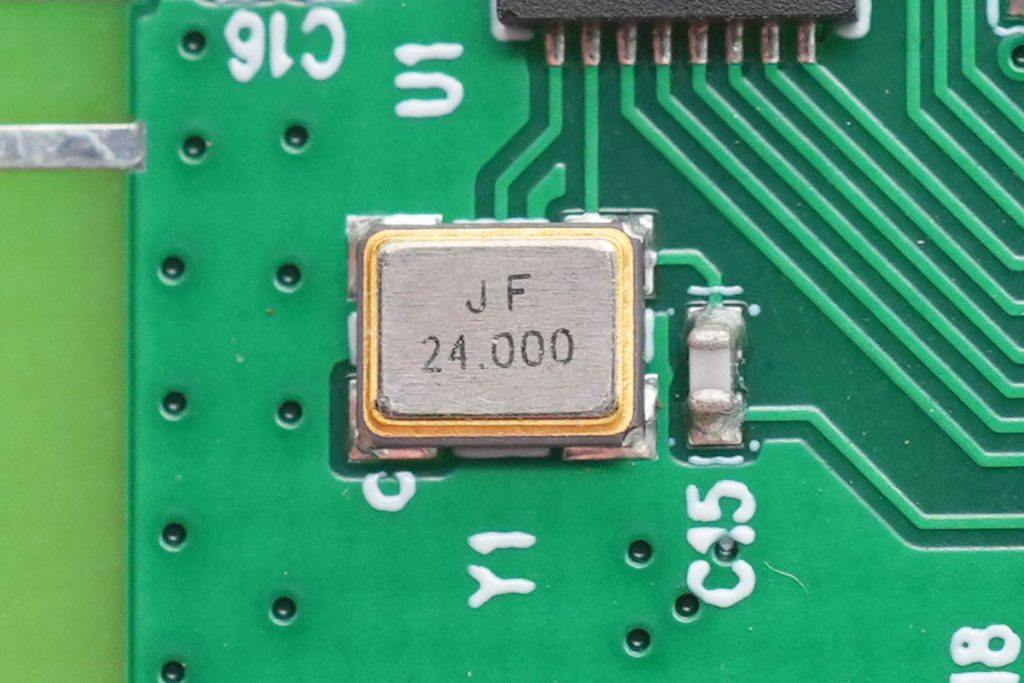

为蓝牙主控芯片提供时钟的贴片晶振。

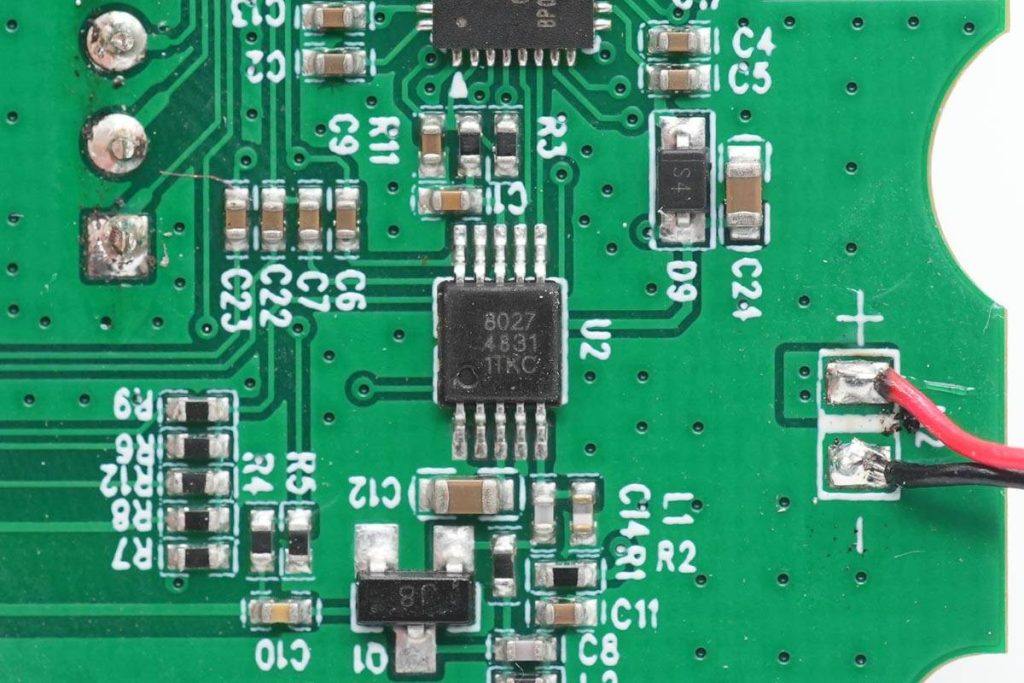

FM发射芯片源于昆天科，其型号为QN8027，它是一颗高性能数字FM发射芯片，用于便携设备，可用于便携播放器，还能用于汽车配件以及其他手持设备应用，它支持76到108MHz发射频率，并且具备立体声音频输入和RF输出。

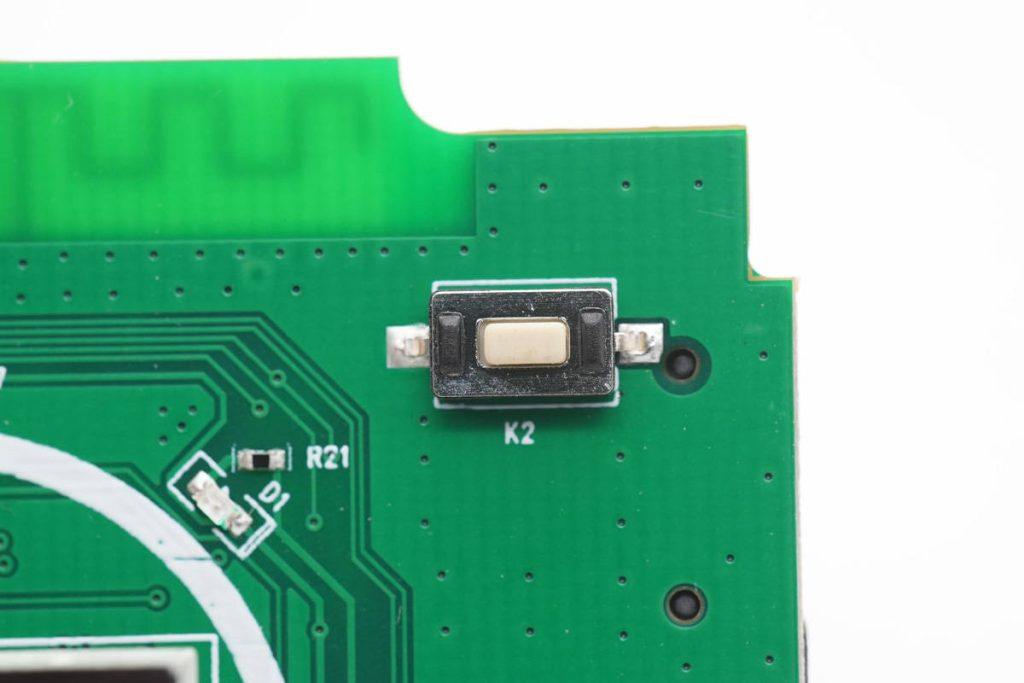

PCB边缘的功能按键特写，采用贴片焊接。

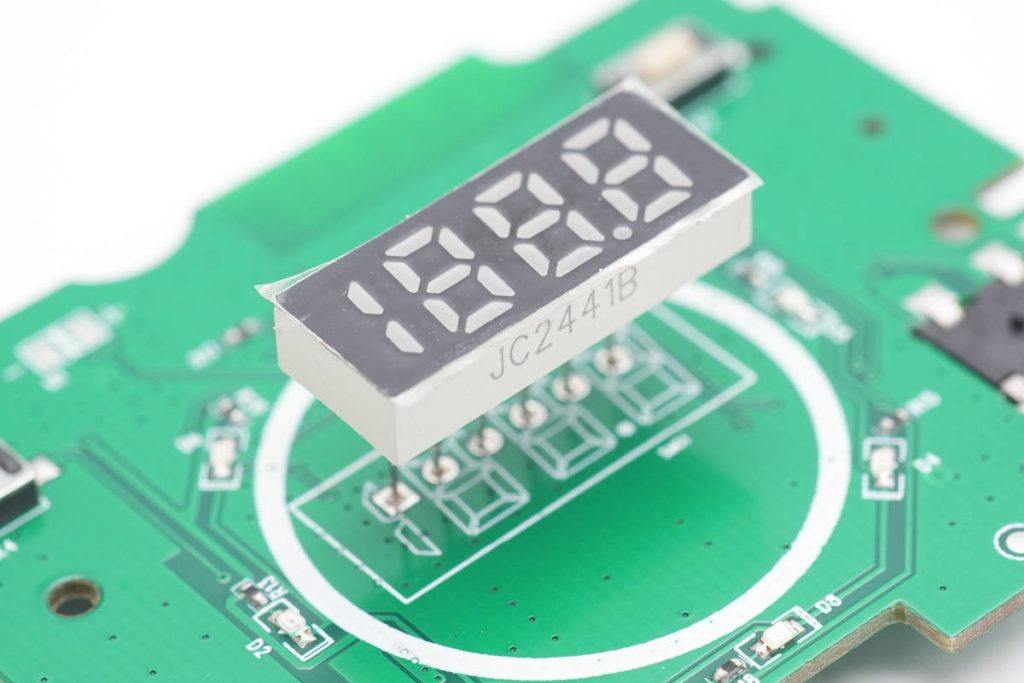

188.8数码管特写，丝印JC2441B。

看完了蓝牙模块的拆解，接下来拆解车充部分。

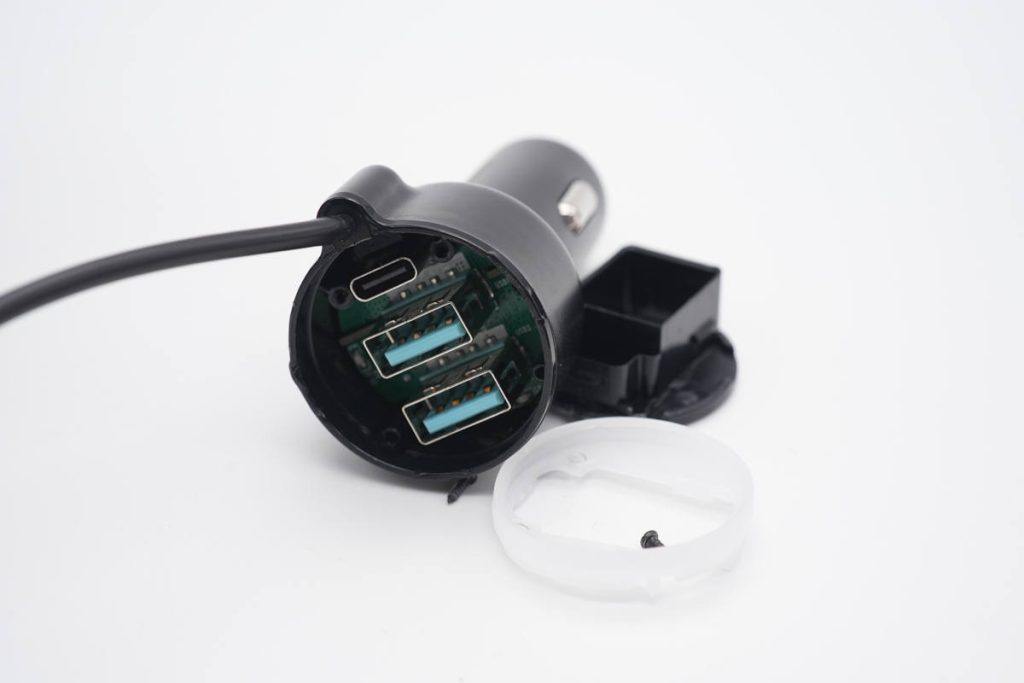

撬下车充正面面板，面板背面是接口的防尘罩，侧面是导光条。

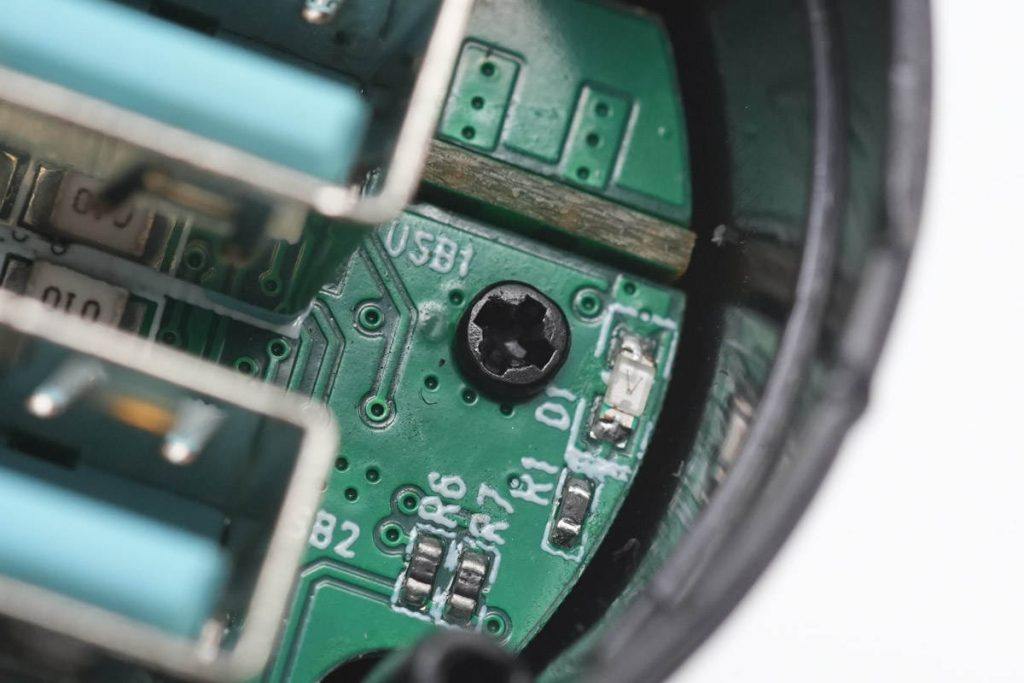

固定车充PCB的螺丝和LED指示灯特写。

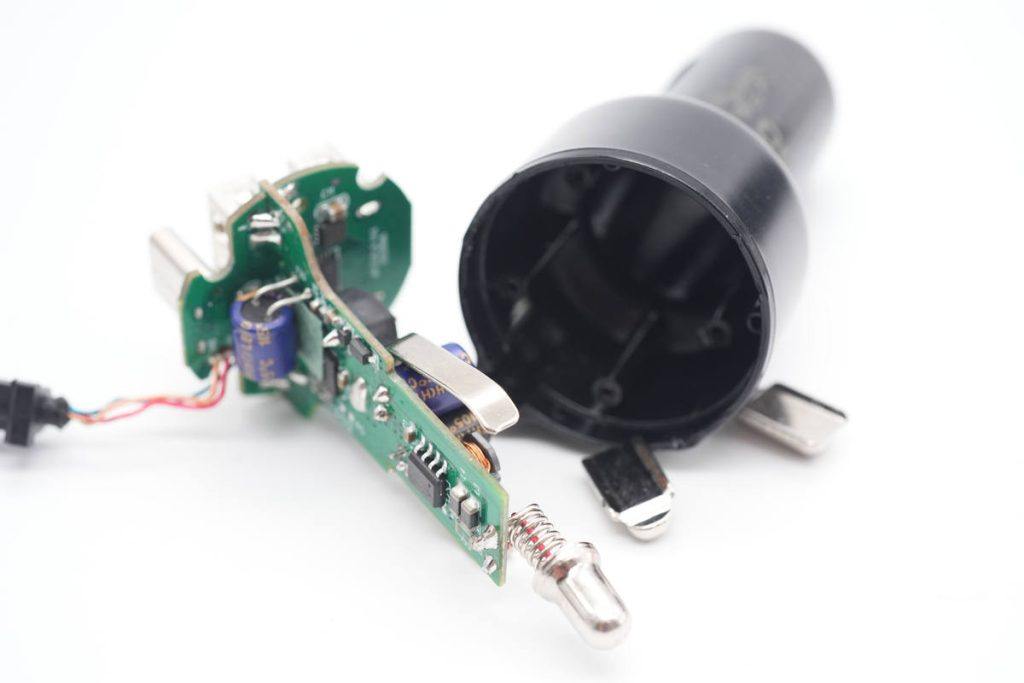

拧开固定螺丝，取出车充内部PCBA模块。

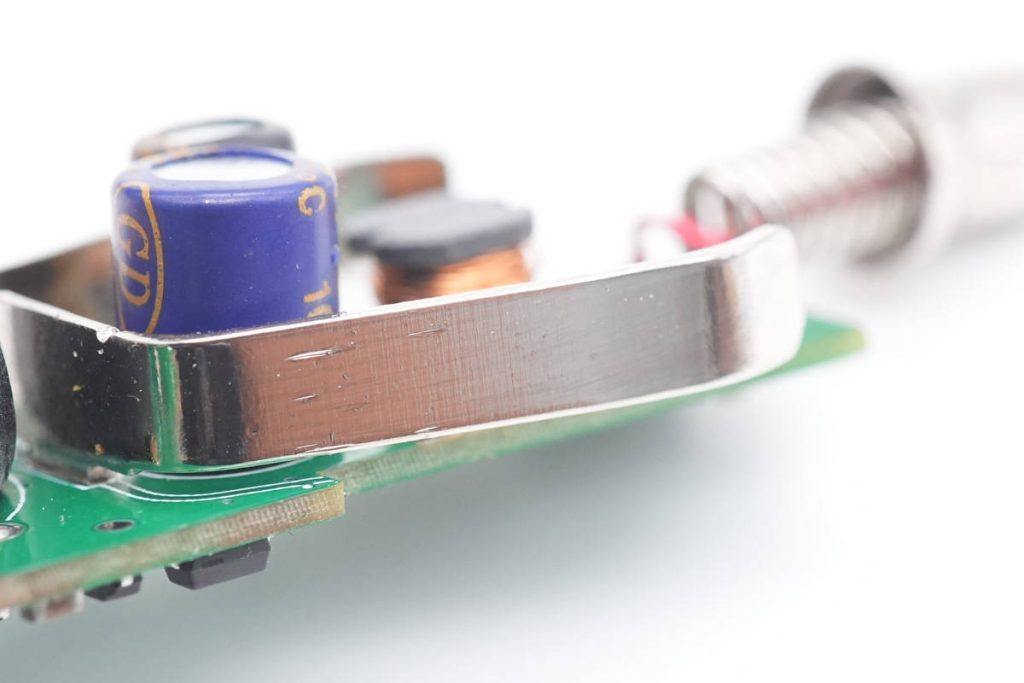

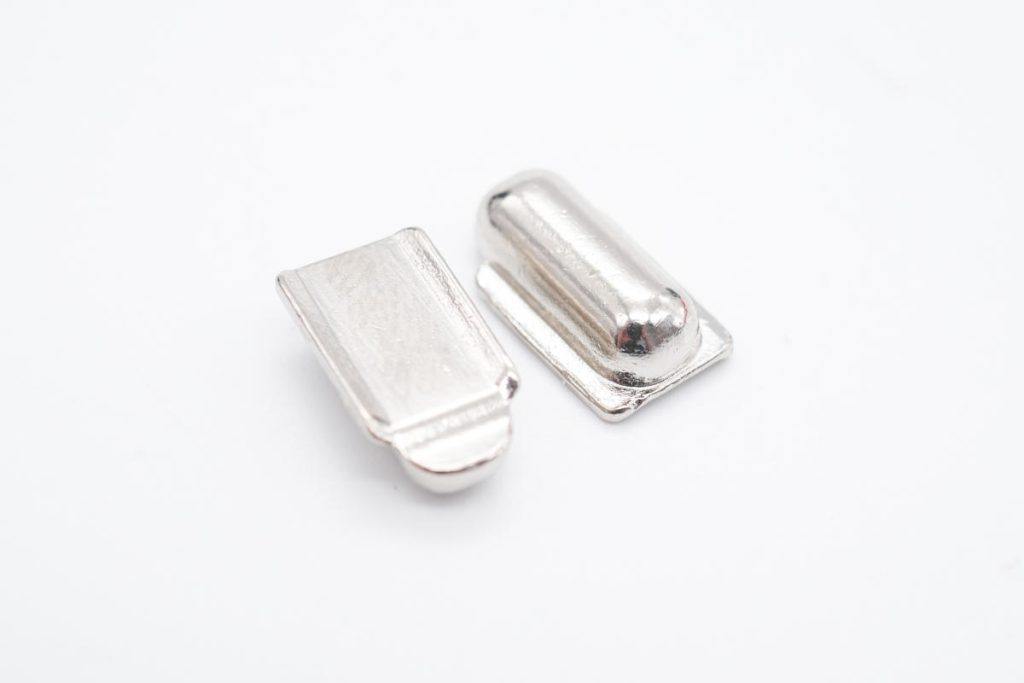

两片负极的触点，是实心的金属制 ，靠着PCB上面的弹片来支撑 ，从而接触到点烟器的外壳 。

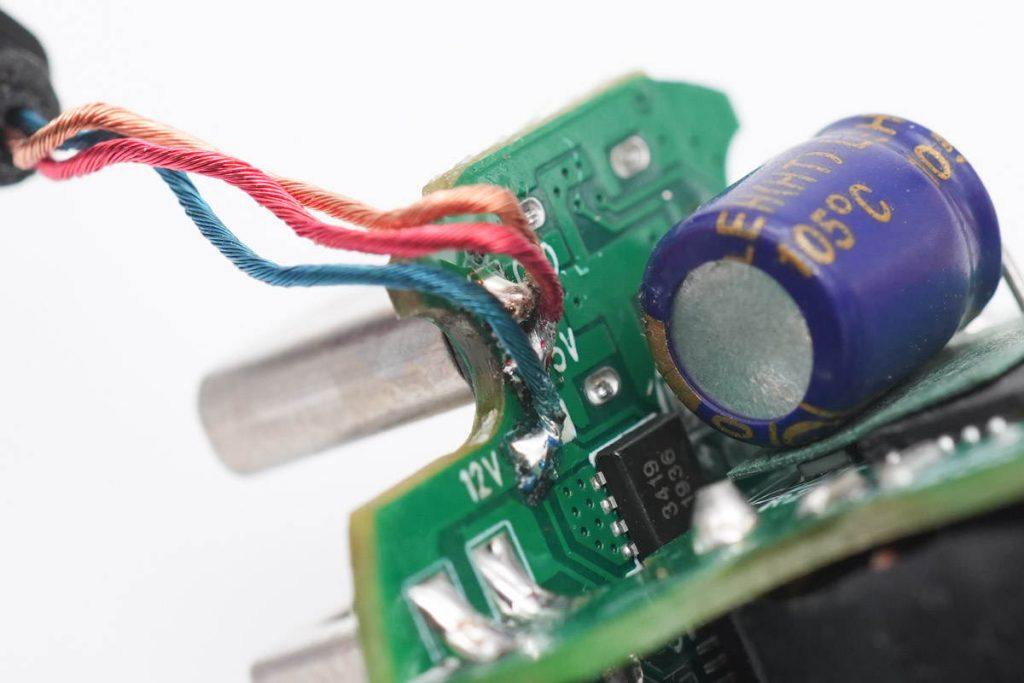

连接蓝牙模块的导线焊接到垂直小板上。

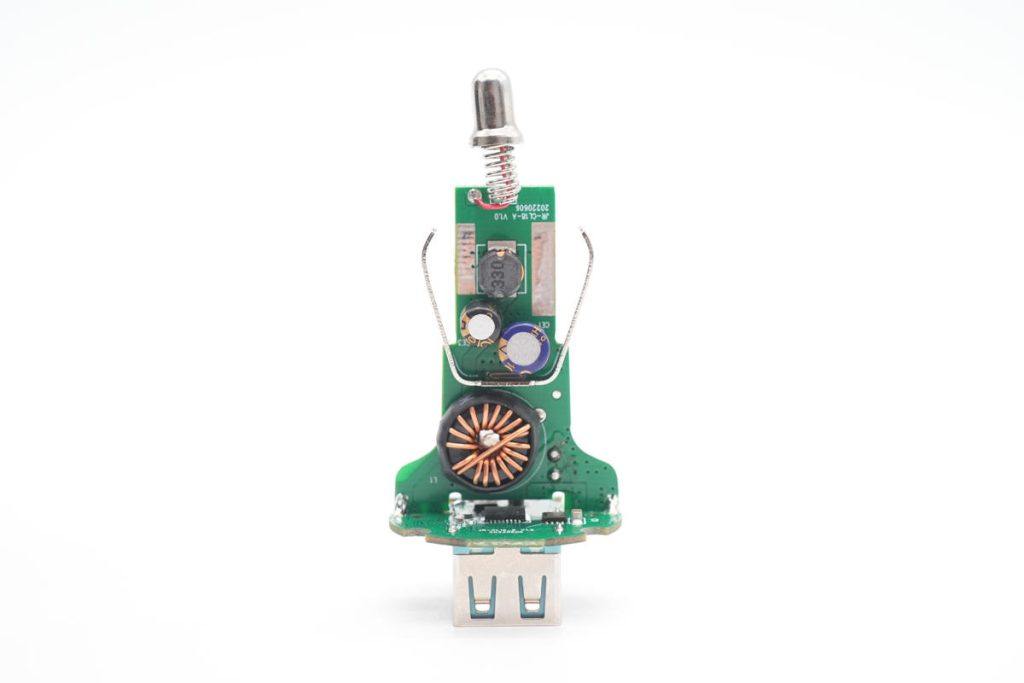

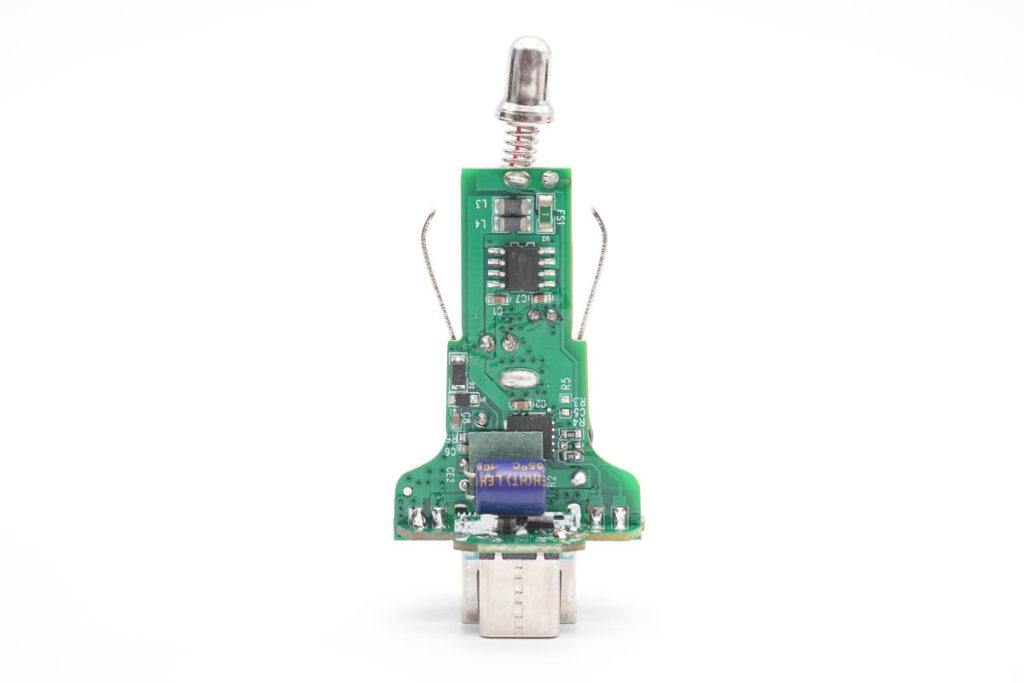

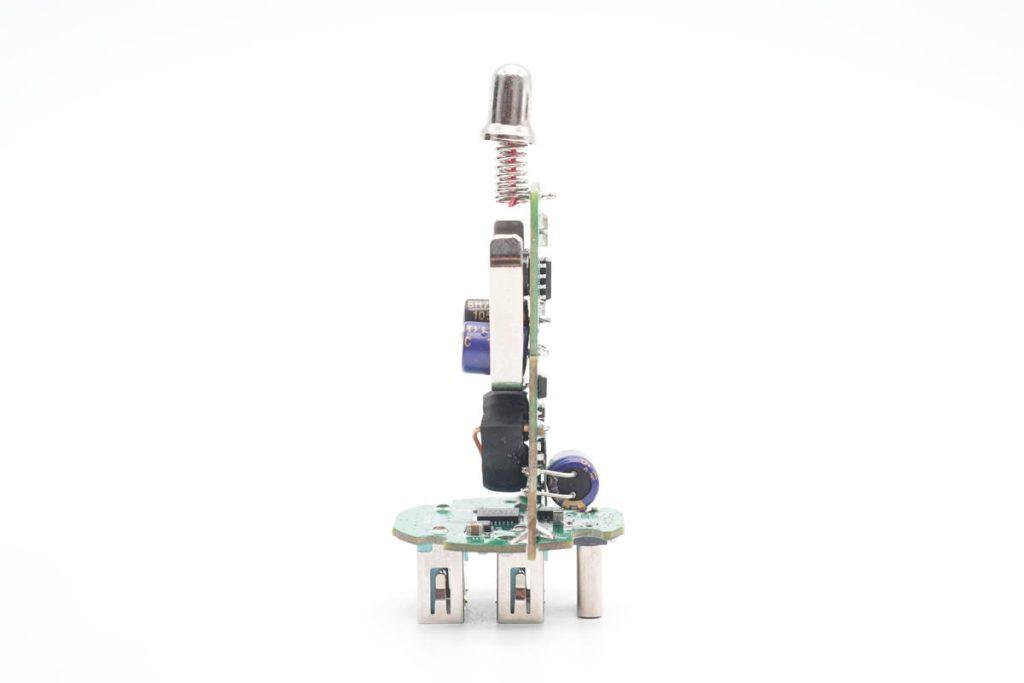

要看车充PCBA module listings，它是由两块小板通过焊接组合而成，在其正面，焊接有两颗降压电感以及滤波电容。

背面焊接降压芯片和一颗滤波电容，并覆盖青稞纸绝缘。

车充侧面为2A1C接口，正反面均焊有电容滤波。

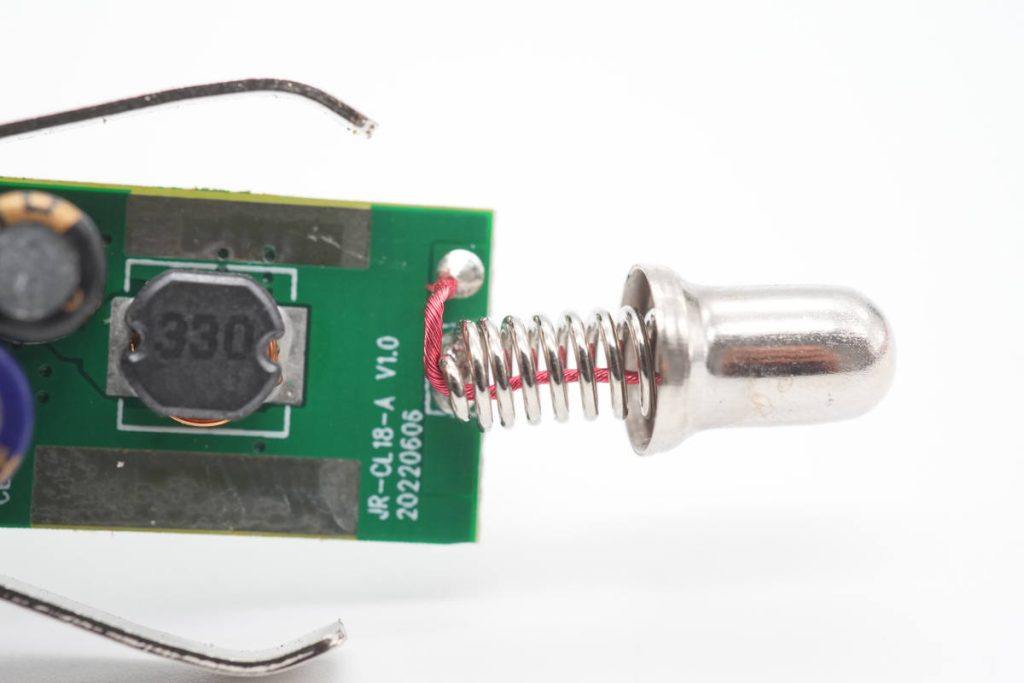

车充正极弹簧内部焊接漆包线，降低电阻。

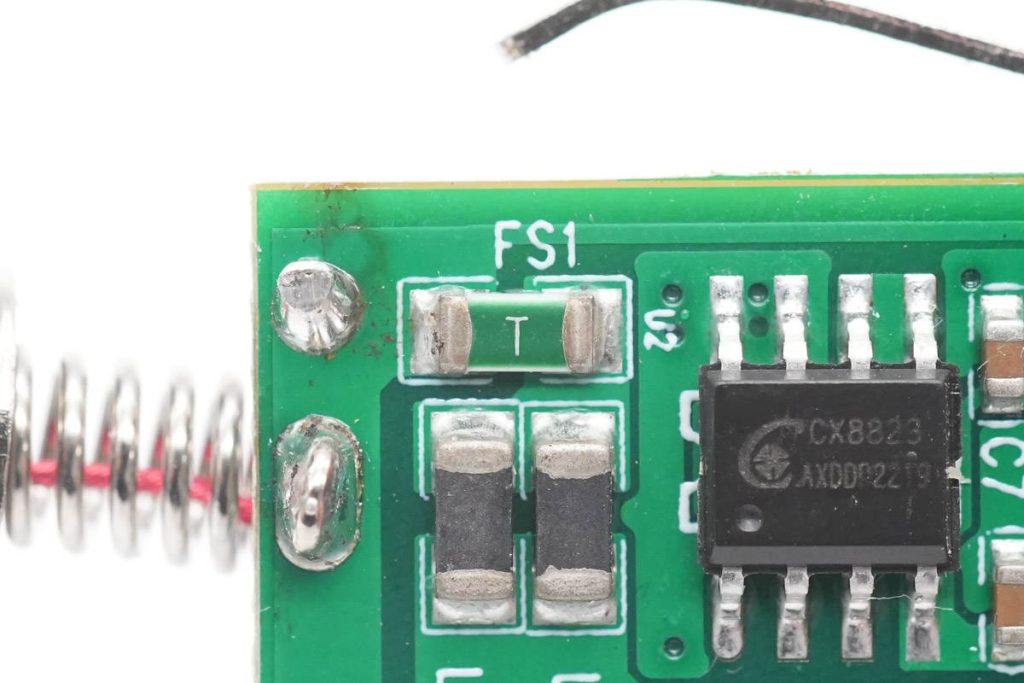

正极输入通过保险丝和滤波电感为两路降压芯片供电。

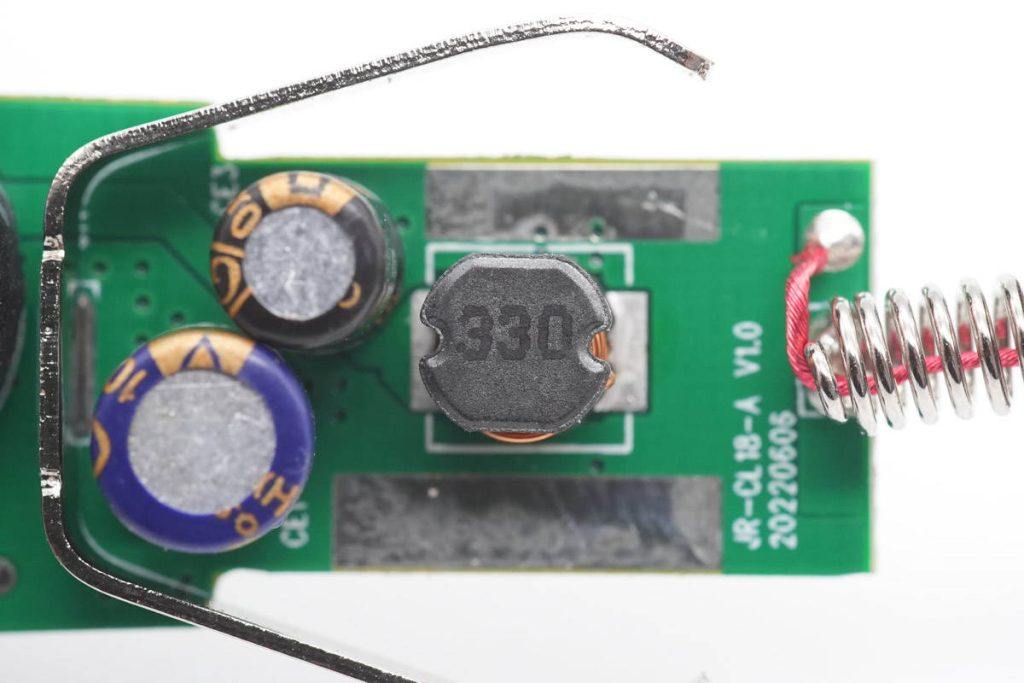

33μH 降压电感特写。

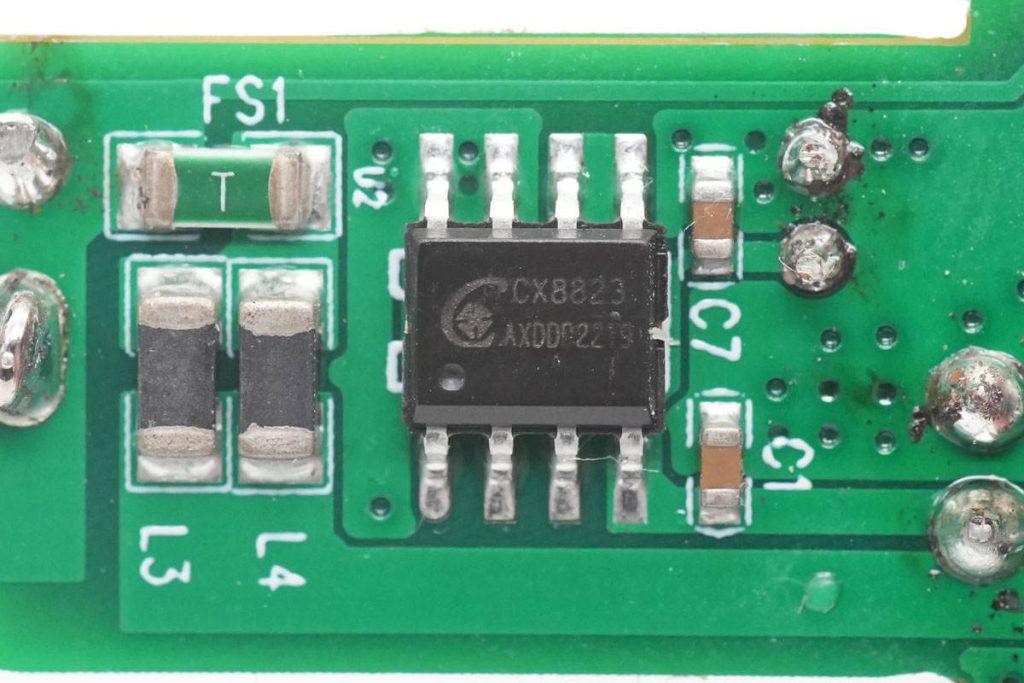

车充蓝牙模块的供电，采用的是诚芯微CX8823，这是一颗内置了功率管的降压芯片，其输入耐压能够达到32V，还支持3.1A的输出电流，不需要外部补偿电路哦，外围电路较为精简呢，需配合着33μH的电感，用来为蓝牙模块进行5V供电。

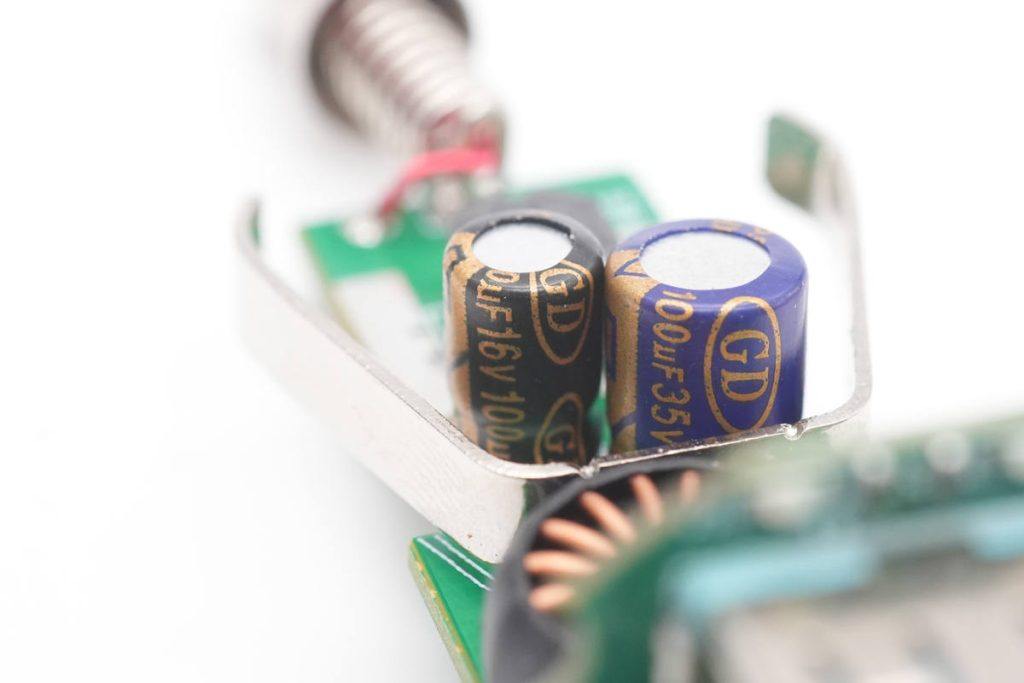

针对5V输出滤波，左侧采用的是100μF、16V的那个电解电容，关于输入滤波，右侧所使用的则是100μF、35V的那个电解电容。

车充负极弹片特写。

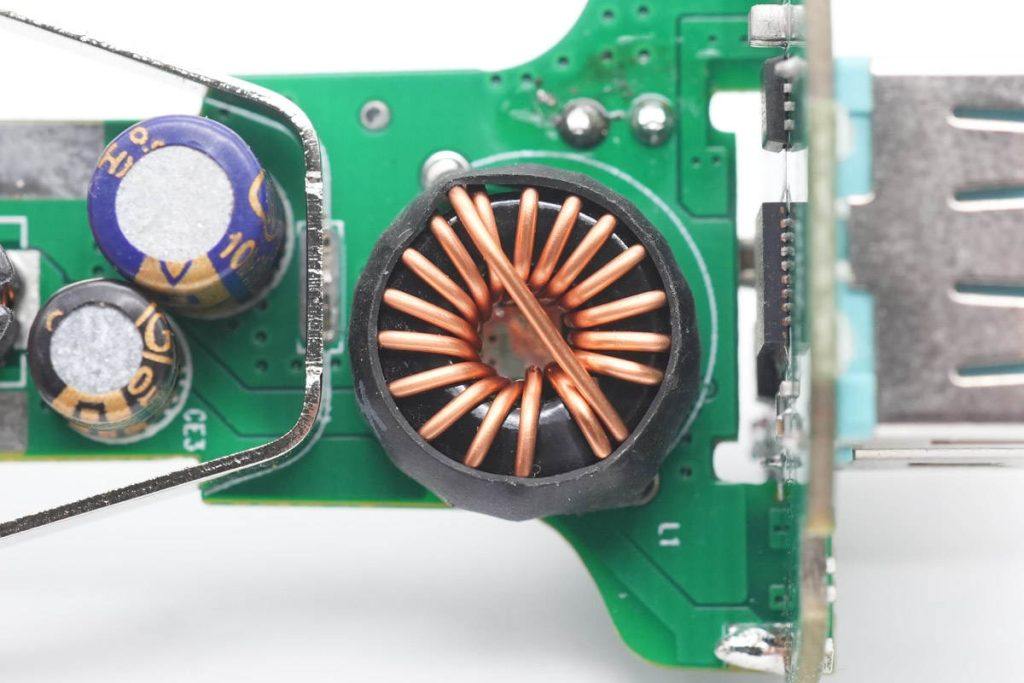

在负极弹片的后面，存在着一颗磁环电感，这颗磁环电感是被热缩管包裹着的，它的作用是用于USB-C口输出降压，以及用于USB-A口输出降压。

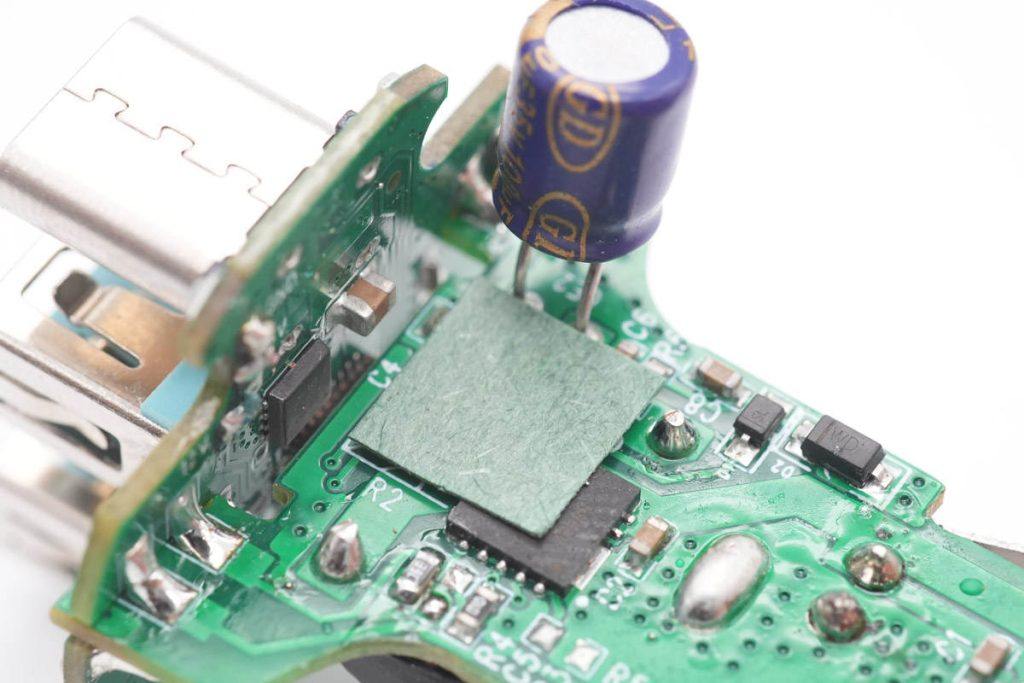

在滤波电容下面粘贴一片青稞纸用于绝缘。

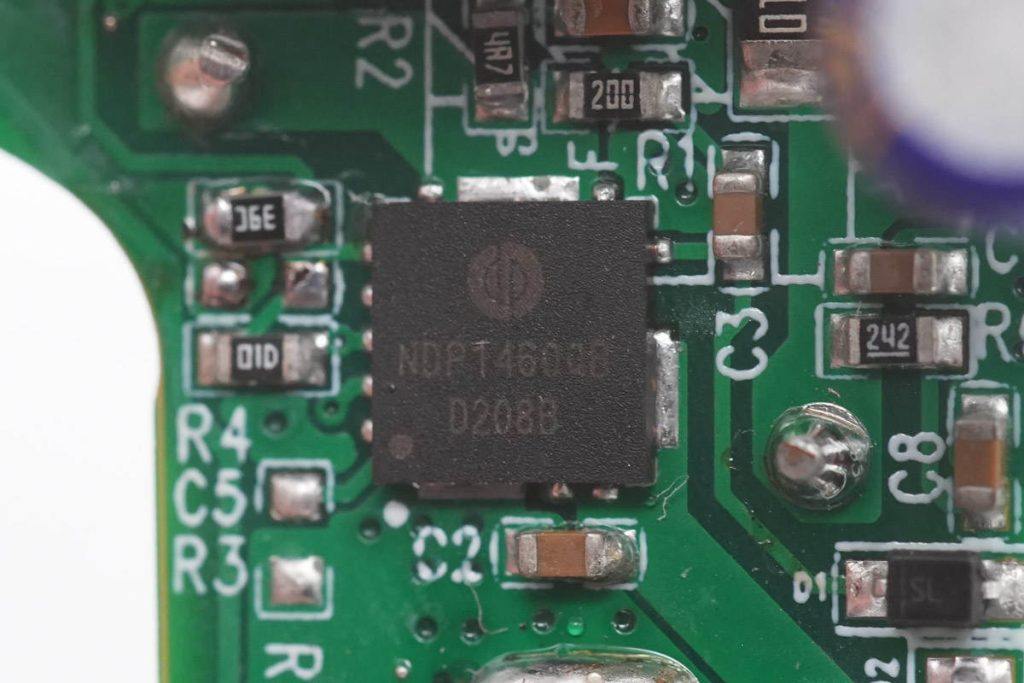

采用芯潭微NDP1460QB的用于USB输出的降压芯片，是一颗同步降压转换器，其输入电压为38V，连续输出电流是6A，内置14mΩ同步降压管，支持双路恒压恒流控制，还内置补偿元件，采用散热增强的QFN5*5封装。

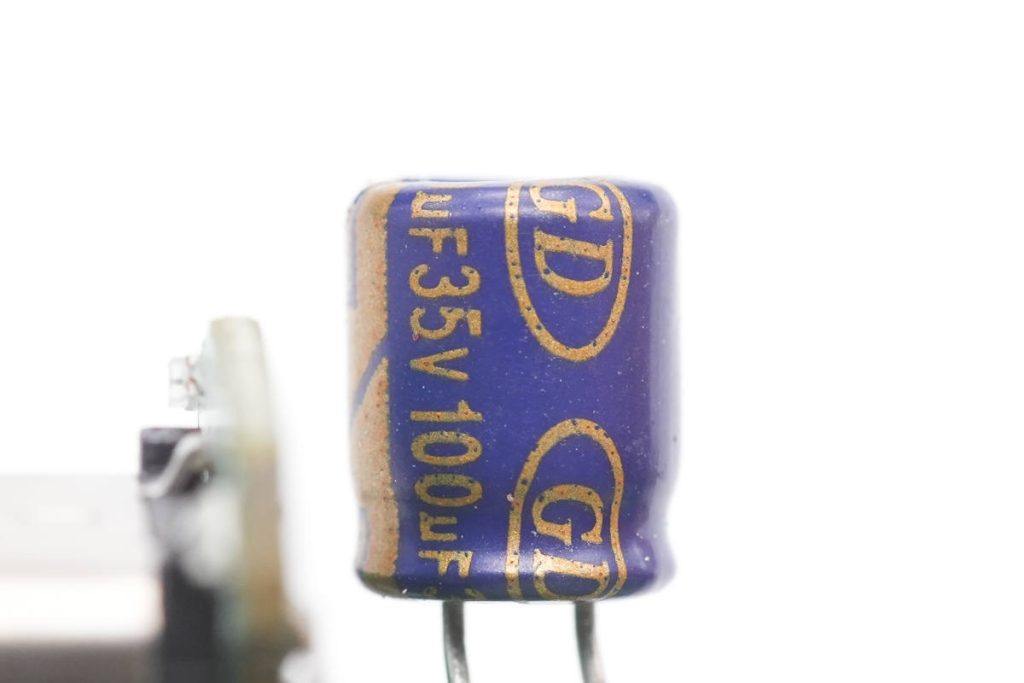

输出滤波电容规格为100μF 35V。

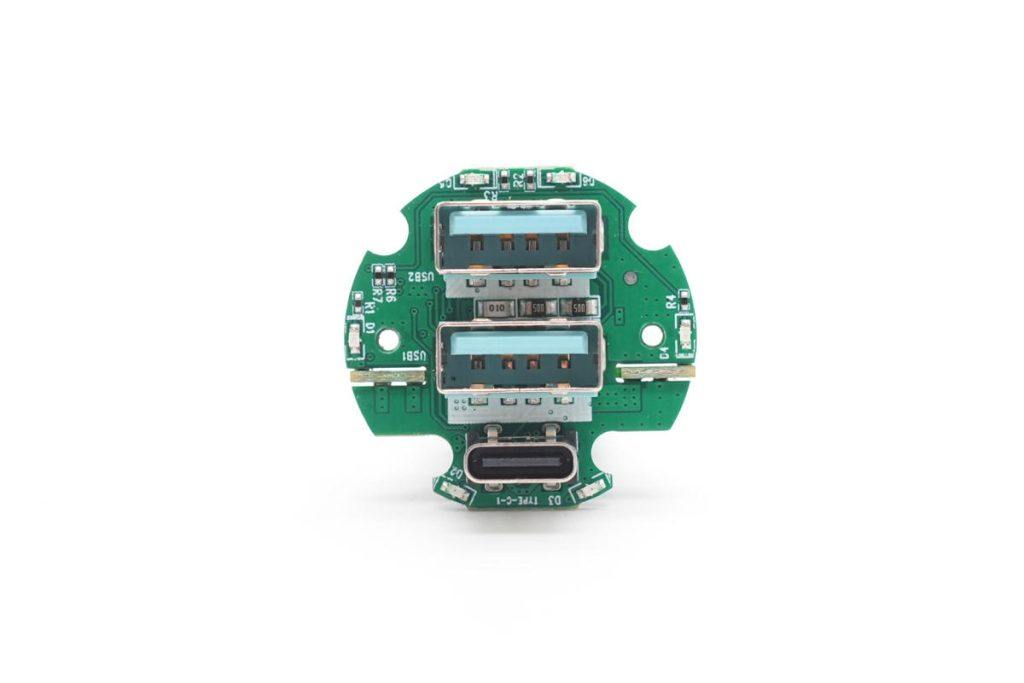

对车充2A1C输出接口进行特写，其中各个接口的输出电流检测电阻处于两个USB - A口之间，。

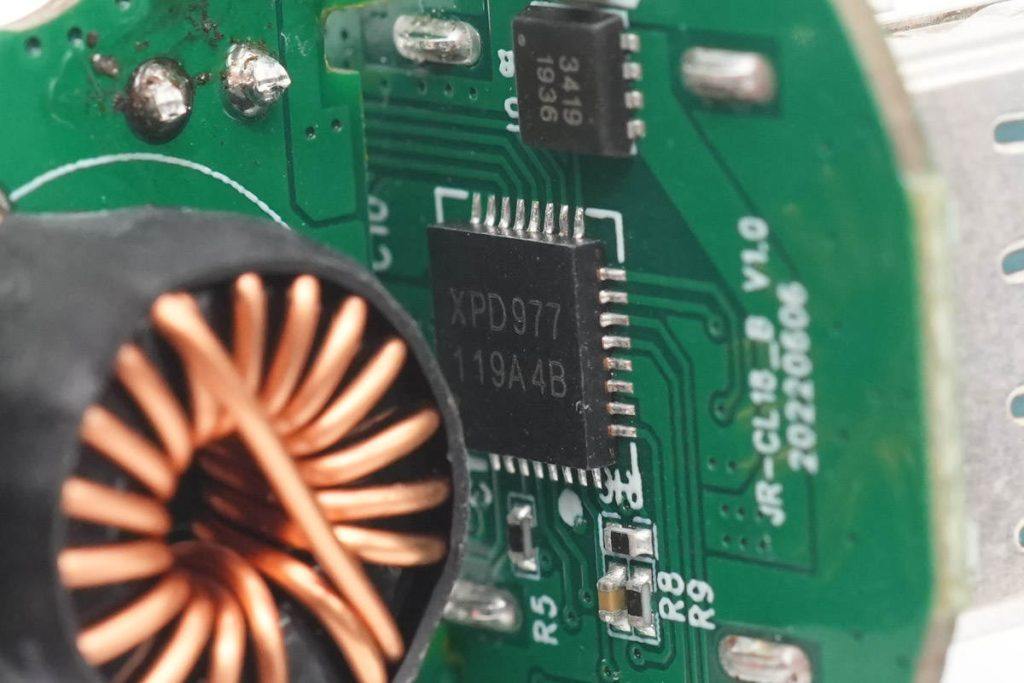

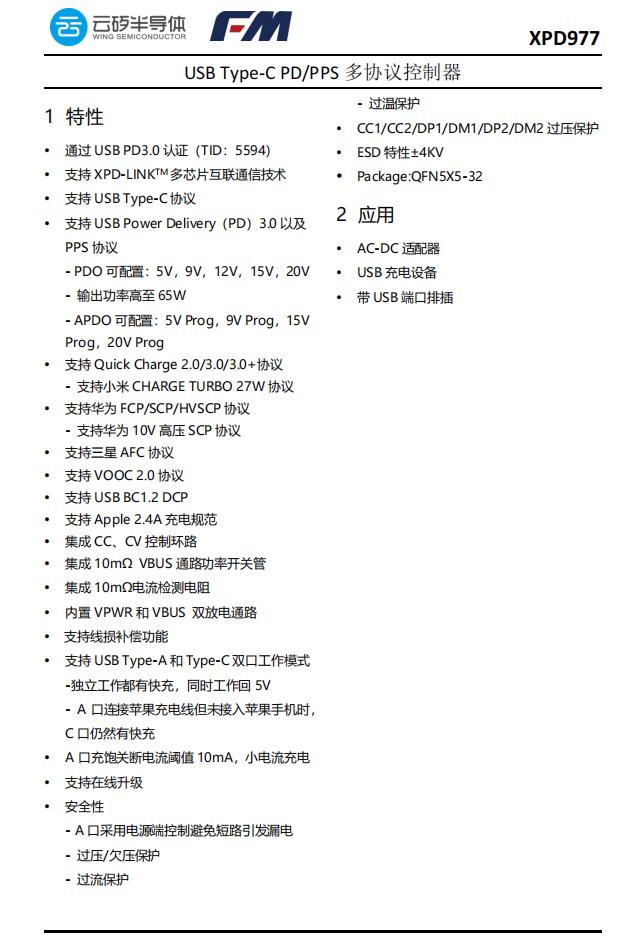

协义芯片运用云矽半导体XPD977器件，2A1C三口输出电压均由该芯片予以操控。XPD977已获取 USB PD3.0认证，TID为5594。其有助于XPD-LINK多芯片互联通信技术；对QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD以及PPS等快充协议予以支持，同时还能支持小米CHARGE TURBO 27W协议、华为10V高压SCP协议等 。

云矽半导体XPD977内部集成了10mΩ VBUS通路功率开关管，而且集成了10mΩ电流检测电阻，还内置了VPWR和VBUS双放电通路，它支持完善的保护功能，可节省外围元件数量，能简化电路，并且降低成本，其采用QFN5*5-32封装。

充电头网进行拆解后了解到，云矽半导体XPD系列快充协议芯片，被公牛采用，被贝尔金采用，被联想采用，被诺基亚采用，被飞利浦采用，被傲基采用，被倍思采用，被品胜采用，被摩米士等多个品牌采用，其中有数十款产品采用了该芯片，抓住了20 - 30W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗 。

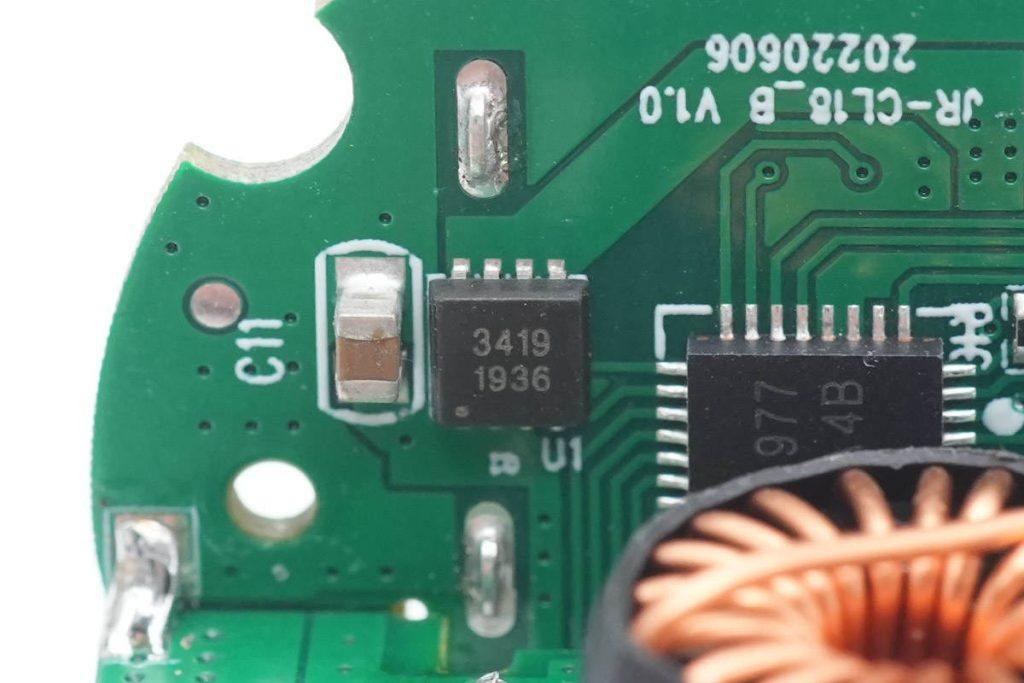

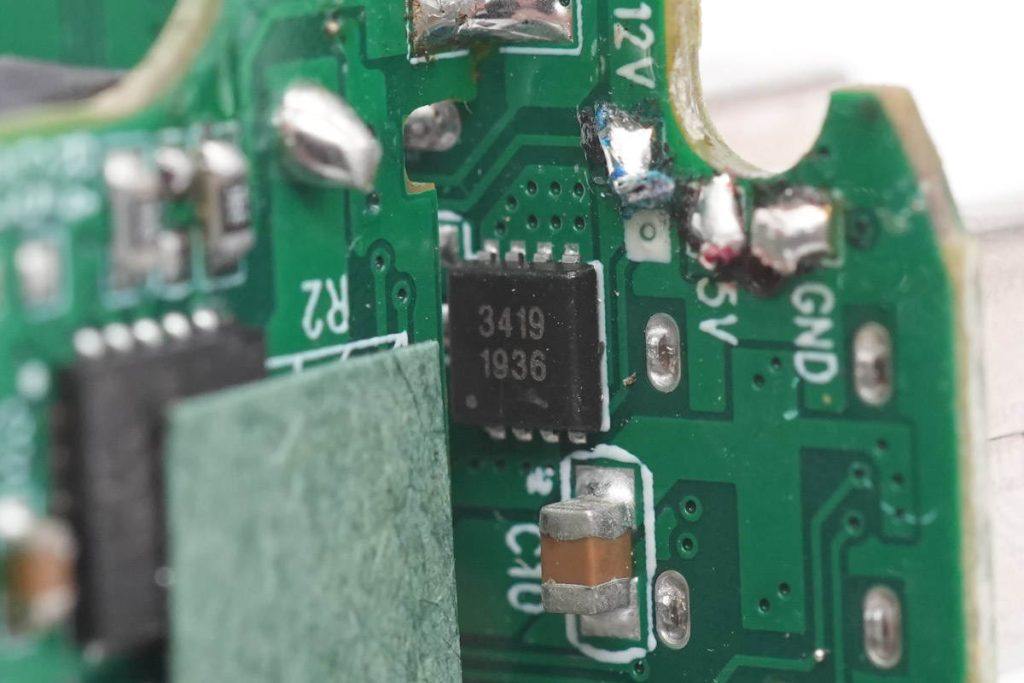

丝印3419的PMOS管，用于USB-A口输出控制。

总共是两颗个体，它们分别去对应两个USB - A口中指定的那个口，完成能够实现单口进行快速充电，以及达成多口输出为5V的快速充电策略 。

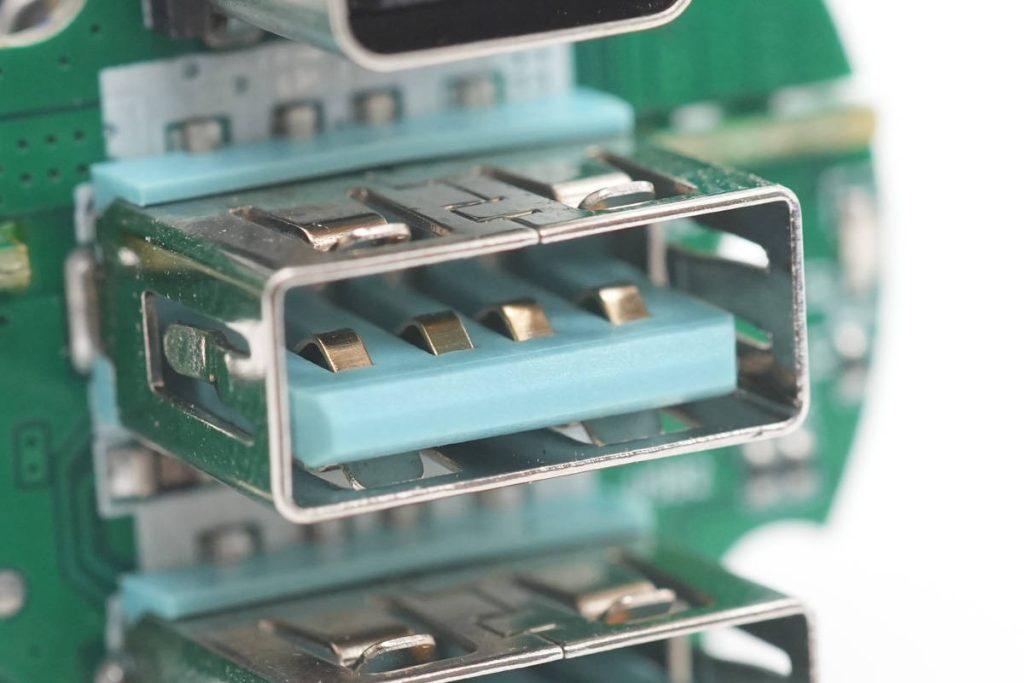

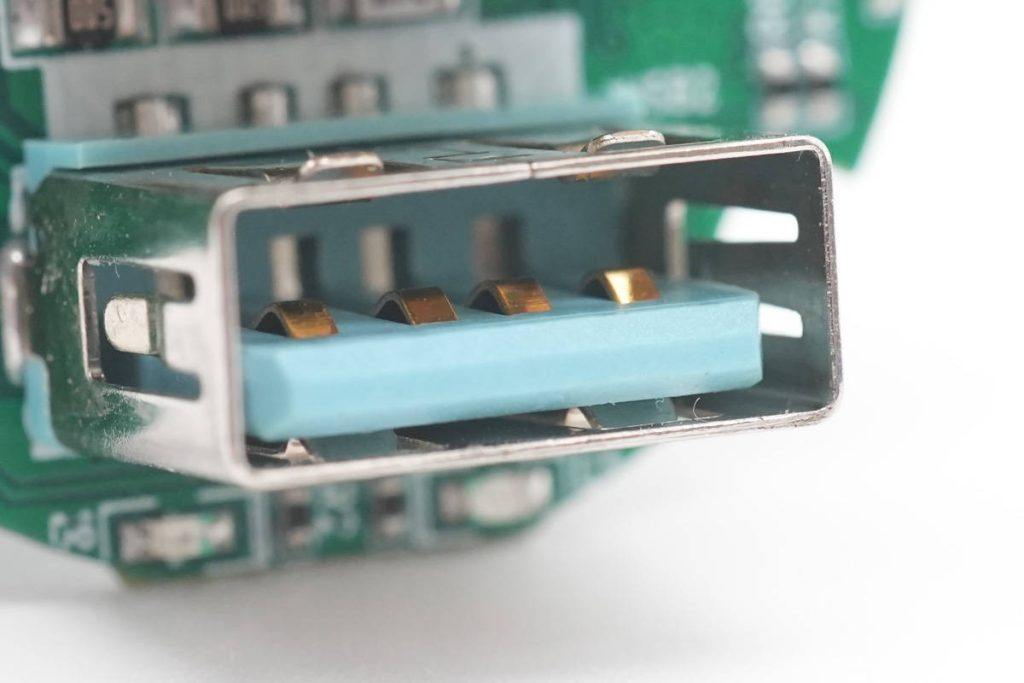

浅蓝色USB-A接口特写。

另一个USB-A口同为浅蓝色。

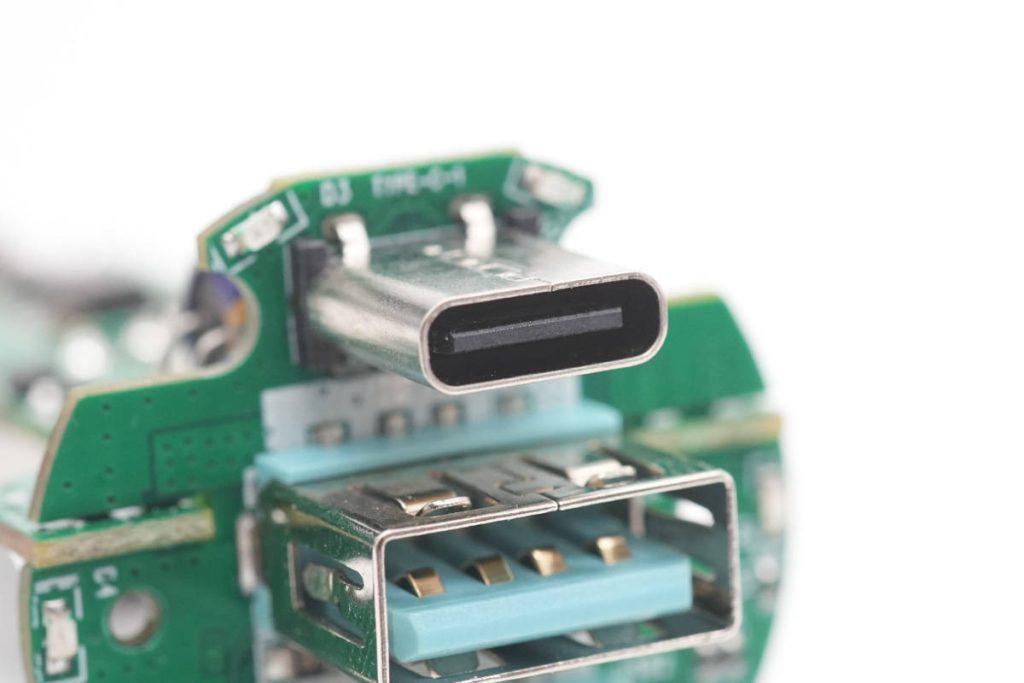

USB-C母座过孔焊接固定。

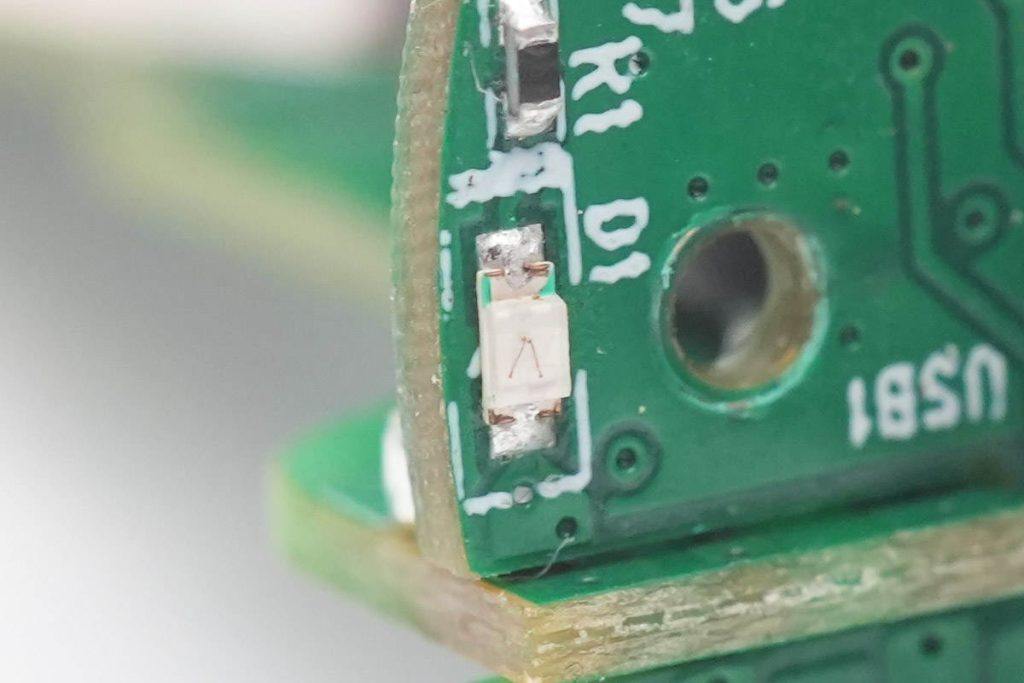

用于电源指示的LED灯，焊接在接口小板边缘。

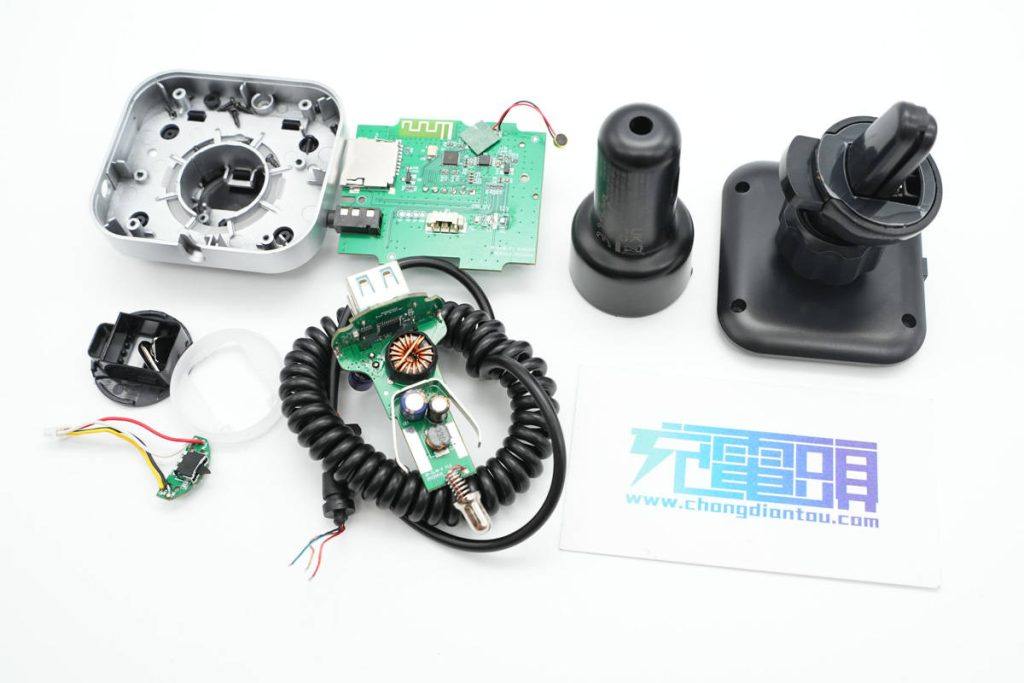

全部拆解完毕，来张全家福。

充电头网拆解总结

机乐堂的这款带线款多端口车载蓝牙发射器，采用分离式设计，车充与蓝牙发射器借由线缆相连，能将蓝牙发射器置于便于操作之处，如此一来使用更为便利，车充拥有2A1C三个输出接口，USB - C口可支持30W快速充电，USB - A口能支持18W快速充电，能够满足日常快速充电的使用需求。

通过充电头网的拆解得知，该产品内部运用芯潭微同步降压芯片，搭配云矽XPD977协议芯片来实现三口快充输出，利用诚芯微CX8823降压芯片为蓝牙模块供电。蓝牙模块内部采用一颗杰理的蓝牙芯片来达成蓝牙免提功能，其内置FM发射芯片以及3.5mm输出接口，以此满足不同车辆在蓝牙音频功能方面的使用需求。
